Maximale Traglasten an Verbundankern

Hierbei berücksichtigt der Faktor ψ_sus den Einfluss einer Dauerlast auf Verbundanker. Ist der Anteil einer Dauerlast an der Gesamtlast an einem Verbundanker hoch, wird mit dem Faktor ψ_sus der charakteristische Widerstand für den Betonauszug reduziert. Es gelten folgende Bedingungen:

ψ_sus=1 für a_sus≤ψ⁰_sus  bzw.  ψ_sus=ψ⁰_sus+1–a_sus  für a_sus>ψ⁰_sus

ψ⁰_susist ein produktabhängiger Faktor. Er kann aus den ETAs entnommen werden.
a_sus ist das Verhältnis der Dauerlast zur Gesamtlast. Als Dauerlast gelten ständige Lasten und der ständige Anteil von variablen Lasten.

Die ETA-19/0542 des Würth Injektionssystems WIT PE 1000 gibt für den Temperaturbereich 40°C/24°C für ψ⁰_sus den Wert 0,8 an. Ist in den ETAs kein Wert für ψ⁰_sus angegeben, empfiehlt die DIN EN 1992-4 den Wert ψ⁰_sus mit 0,6 anzusetzen.

Wird in der Bemessung der Anteil der dauerhaften Lasten nicht berücksichtigt, muss a_sus mit 1 angesetzt werden.

Für das Injektionssystem WIT PE 1000 errechnet sich ψ_sus dann zu 0,8 - der charakteristische Widerstand in der Versagensart kombiniertes Versagen auf Herausziehen und Betonbruch muss um 20% reduziert werden.

Ist für ψ⁰_sus 0,6 anzusetzen, wird ψ_sus hier zu 0,6 - der charakteristische Widerstand muss sogar um 40% reduziert werden. Für eine effiziente Bemessung von Verbundankern wird das Verhältnis der Dauerlast zur Gesamtlast lohnend. Indem in der ETA-19/0542 ein hoher Wert für ψ⁰_sus angeben wird, garantiert das Injektionssystem WIT PE 1000 höchste ansetzbare Bauteilwiderstände und effiziente Verankerungsdetails.

Im folgenden Beispiel wird der Effekt deutlich:

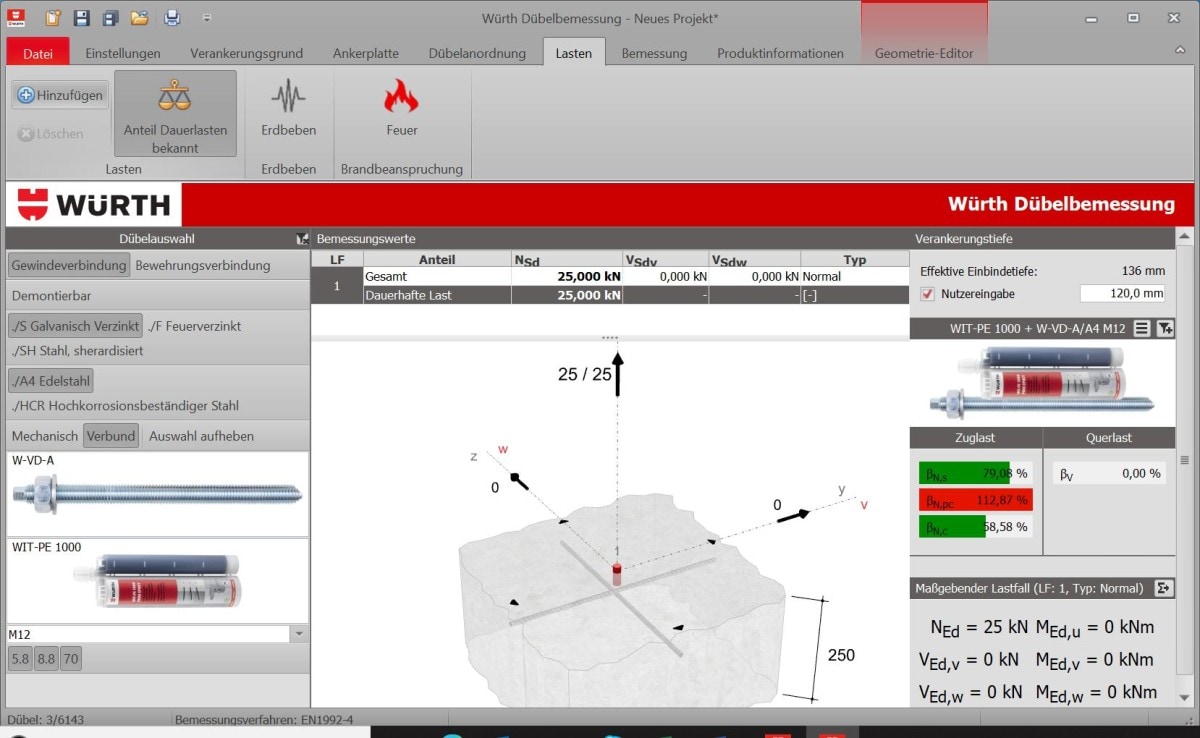

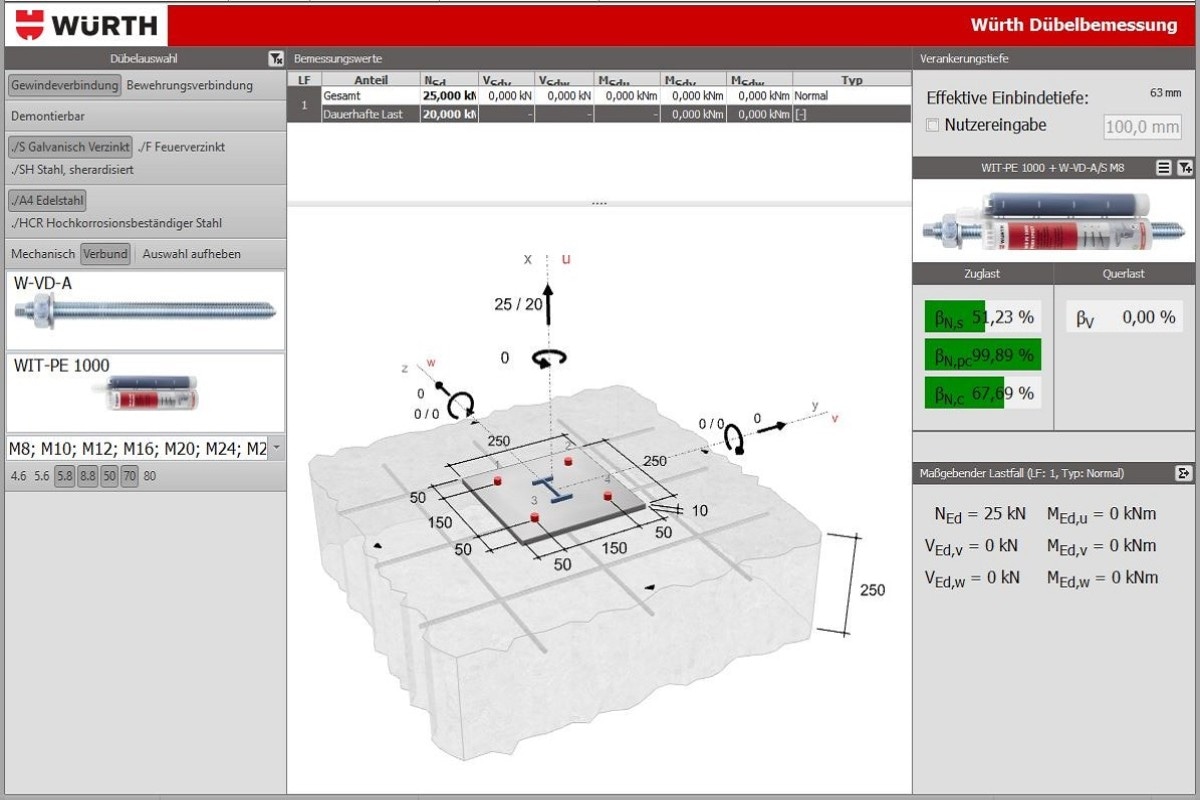

Ein Einzeldübel ist mit einer Gesamtlast N_E,d von 25kN bei einer Dauerlast von 20 kN belastet.^{(Blld 1)}Bei einer Einbindetiefe 120mm ist ein Injektionssystem mit einer M12 Gewindestange zu 90,3% ausgelastet. Wird die Dauerlast zu 25kN^{(Blld 2)} angesetzt muß der Bemessungswiderstand mit 0,8 reduziert werden – die Auslastung steigt auf 112,9%.
