Allgemeine Schraubverbindungen: Schräganschluss

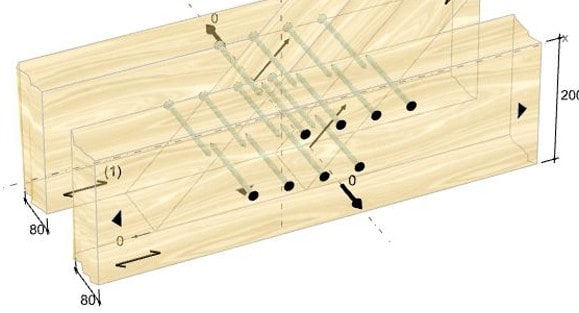

Anschluss einer Kehlbalkenlage an einen Sparren. Lasteintrag über die Kehlbalken (Bauteil 1) mit der von der Software automatisch vorgeschlagenen Würth ASSY^® Holzschraube.

Die Anschlüsse von beidseitig am Sparren verlaufenden Kehlbalken oder auch die Knotenpunkte von weitspannenden Fachwerkträgern können sehr kostengünstig mit Holzschrauben gelöst werden. Die Knotenpunkte werden auch im Detail im Holzbau ausgeführt. Die Montage ist sehr einfach. Es sind keine weiteren Maßnahmen auszuführen. Der Anschluss mit Holzschrauben bietet eine große Montagetoleranz. Gleichzeitig können über Holzschrauben bei einem engen Schraubenbild sehr hohe Kräfte übertragen werden. Die besondere Herausforderung in der Konstruktion und Bemessung der Holzschrauben liegt im Bewerten der Überlappungsfläche bzw. dem Überprüfen der Rand- und Achsabstände. Würth bietet dem Tragwerksplaner seit Kurzem ein neues Modul in der Würth Technical Software II, das diese Aufgabe in der gewohnt hohen Qualität übernimmt.

Bestimmung des Schraubenbildes unter Berücksichtigung aller Rand- und Achsabstände auch bei Anschnitten.

Mit dem Modul Schräganschluss können Situation gerechnet werden, bei denen an einen Holzträger ein- oder zweiseitig Holz- oder Stahlelemente vorbeilaufen. In den schon länger angebotenen Modulen Zugund Queranschluss ist das nur im Winkel von 0° bzw. 90° abbildbar. Mit dem neuen Modul sind nun auch Winkel zwischen 30° und 85° möglich. Sowohl im einleitenden als auch im weiterführenden Bauteil kann ein Anschnitt definiert werden. Die Überlappungsfläche wird somit exakt definiert. Die Achs- und Randabstände in Abhängigkeit zur Lastrichtung werden entsprechend abgebildet und hinterfragt. Die Überlappungsfläche wird hierbei voll ausgeschöpft. Die Software schlägt hierbei ein Schraubenbild vor. Abweichend kann aber auch die Mindestschraubenzahl in x- und z-Richtung gefordert werden.

Anschluss eines Zugstabes an einen Fachwerkgurt. Lasteintrag über den Zugstab (Bauteil 2) mit einem Anschnitt parallel zum Träger.

Mit der Würth Holzschraubenbemessungssoftware können Würth ASSY^® Holzschrauben in allen gängigen Untergründen gerechnet werden. Beispielsweise auch in Laubholz, Brettsperrholz oder Balkenschichtholz. Die Kernfunktionalitäten der Würth Technical Software sind natürlich auch im Modul Schräganschluss umgesetzt. Das ist vor allem der automatisierte Produktvorschlag. Auf Basis der Bauteilgeometrie und der Lasteinwirkungen empfiehlt die Software ein geeignetes und wirtschaftliches Produkt – der Anwender benötigt kein vertieftes Produktwissen. In der Filterauswahl kann der Nutzer aber auch tiefer gehen. Es wird sofort ersichtlich, welche Konsequenz eine alternative Schraube in Auslastung und Stückzahl bewirkt.

Die Qualität der Software setzt sich auch im Ausdruck fort. Hier wird großer Wert auf Prüfbarkeit der Rechenwege und der geometrischen Gegebenheiten gelegt. Neben den Formelergebnissen ist im ausführlichen Ausdruck immer der Verweis auf die Normengrundlage bzw. die europäische technische Bewertung angegeben. Der Ausdruck vermeidet Fragen vom Prüfingenieur. Dient aber auch dem Konstrukteur für eine fehlerfreie Übernahme der Situation ins CAD-Umfeld.Die Module in der Würth Holzbausoftware zur Lösung von Detailsituation mit Würth ASSY^® Holzschrauben ist im letzten Jahr erheblich gewachsen. Es können Ausklinkungen und Durchbrüche verstärkt werden. Es können Querdruckverstärkungen am Auflager und Querzugverstärkungen diskutiert werden. Es können Dach- und Fassadenaufbauten realisiert werden. Und es können jegliche Formen von Holz/Holz- und Stahl/Holz-Anschlüssen bemessen werden. Und die Reise geht weiter. In Kürze wird ein Bemessungsmodul für Haupt-/Nebenträgeranschlüsse bereitstehen. Gleichzeitig arbeitet Würth an einem neuen Softwareteil zur Bemessung von Holz-Beton-Verbunddecken.

Gerne unterstützen unsere Fachingenieure Sie bei Fragen rund um das Thema Software. Senden Sie uns hierfür einfach eine E-Mail.

Entdecken Sie bei uns die neuste Version der Würth Technical Software II.
