RELAST - NACHTRÄGLICHES VERSTÄRKEN VON BETONBAUWERKEN

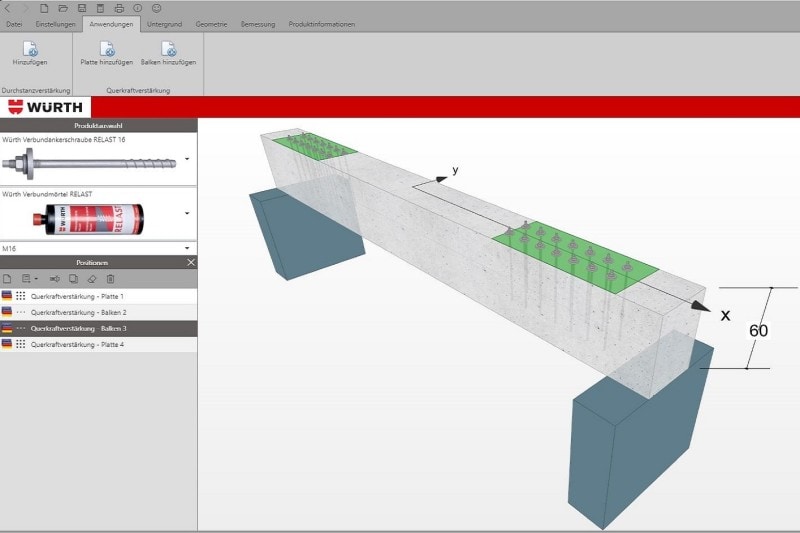

Neues Bemessungsprogramm Querkraftverstärken
Im Modul Querkraftverstärken kann die Ertüchtigung von Balken oder Platten hinsichtlich der Querkrafttragfähigkeit durch Einsatz von RELAST Verbundankerschrauben statisch nachgewiesen werden. Es wird zunächst geprüft, ob ein unverstärktes Bauteil die Querkraft aufnehmen kann. Bei einem Verstärkungsbedarf wird die Druckstrebe hinterfragt und nach allgemeiner bauaufsichtlicher Zulassung Z-15.1-344, Kapitel 3.2.2 die verstärkte Zugstrebe nachgewiesen. Neben der Anzahl bzw. der Fläche der Schrauben im untersuchten Bereich geht hier der Ausnutzungsfaktor der Schraube und die Verankerung über oder unter der Längsbewehrung ein. Kann die Schraube bis zur Oberkante der Bewehrung geführt werden, kann auch die Tragfähigkeit erheblich gesteigert werden. Dieser Ausnutzungsfaktor wird in Anhang 3 der genannten Zulassung aufgeführt. Dennoch empfiehlt es sich in hochbewehrten Bauteilen die Schraube nur bis zur Unterkante des Betonstahls zu führen. Bewehrungstreffer werden so effektiv vermieden. Auch bei der Querkraftverstärkung sucht das Programm selbstständig nach einer wirtschaftlichen Schraubengeometrie unter Einhaltung der erforderlichen Rand- und Achsabstände.
