Injektionssystem WIT-Betonschraube

Betonschraube trifft Injektionsmörtel

Sofortiger Halt durch Betonschraube W-BS, nachträgliche Lasterhöhung durch Injektionsmörtel

Sicherlich kennen Sie das Problem, dass bei der Befestigung mit Injektionssystemen zuerst die Ankerstangen eingeklebt werden müssen, bevor das Anbauteil montiert werden kann. Dies ist aufwändig und kostet aufgrund der Aushärtezeit des Mörtels viel Zeit. Das Befestigungssystem WIT-Betonschraube von Würth bietet hierfür eine Lösung!

Denn als Ankerstange wird die Betonschraube W-BS verwendet, wodurch Sie Ihr Anbauteil direkt befestigen und sofort belasten können (die zulässige Last der eingesetzten Betonschraube ist zu beachten). Bis das Anbauteil weiteren Lasten ausgesetzt wird (z. B. Belegung von Rohren, Kabeln etc.), ist in der Regel der Verbundmörtel bereits ausgehärtet, wodurch die zulässige Last nochmals enorm gesteigert wird. Beispielsweise können die Zuglasten der Betonschraube W-BS 10 (Verankerungstiefe 110 mm) so um über 100 % erhöht werden! Der Beton wird mit diesem System sozusagen an die Grenzen seiner Tragfähigkeit gebracht.

weniger lesen

Ihre Vorteile im Überblick

Reduzierte Wartezeiten, da sofort belastbar Extreme Traglasten in Beton Zeitsparende Durchsteckmontage Mit Silikonauspresspistole zu verarbeiten (150 ml Gebinde)	Flexibler Einsatz, da Betonschraube auch ohne Mörtel einsetzbar Variable Verankerungstiefen Schöner Abschluss durch den Sechstkantkopf mit angepresster Scheibe Mörtel dichtet das Bohrloch weitestgehend ab

Vereint die Vorteile einer mechanischen und chemischen Befestigung

Im Vergleich mit einer typischen mechanischen und chemischen Befestigung (Betonschraube bzw. Injektionssystem) wird deutlich, dass das innovative Dübelsystem WIT-Betonschraube die Vorteile beider Methoden vereint. Dies macht es zu einer der leistungsstärksten Befestigungslösungen für Beton auf dem Markt!

							 TraglastenMontagezeitMontage-
freundlichkeitAchs- und
RandabständeSofortige
BelastbarkeitBohrloch-
abdichtung
Betonschraube++++++++++janein
WIT-Betonschraube++++++++++jaja
Injektionssystem+++++++neinja



	Traglasten	Montagezeit	Montage- freundlichkeit	Achs- und Randabstände	Sofortige Belastbarkeit	Bohrloch- abdichtung
Betonschraube	+	+++	+++	+++	ja	nein
WIT-Betonschraube	+++	++	++	+++	ja	ja
Injektionssystem	++	+	+	+++	nein	ja

+ = gut; ++ = sehr gut; +++ = ausgezeichnet

Erspart Wartezeit und nachträgliches Anbringen von Anbauteilen

Im Gegensatz zu Ankerstangen eines herkömmlichen Injektionssystems sorgt die Betonschraube W-BS für sofortigen Halt. Somit kann das Anbauteil in einem Arbeitsschritt angebracht werden und das sonst übliche Warten bis der Mörtel ausgehärtet ist (nachträgliches Anbringen) entfällt! Nachgelagerte Arbeitsschritte wie z. B. die Aufbringung von Rohrschellen, Kabeltrassen oder Balken können umgehend ausgeführt werden²⁾.

Vorteilhaft gegenüber herkömmlichen Injektionssystemen ist zudem, dass sauber und zeitsparend durch das Anbauteil gebohrt werden kann (Durchsteckmontage) und die Bohrlöcher nicht mit Druckluft gereinigt werden müssen (Abb. 1). Ein besonderes Plus an Flexibilität bietet die als Ankerstange eingesetzte Betonschraube W-BS, da sie auch ohne Mörtel für Schwerlastbefestigungen verwendet werden kann.

²⁾Insofern die erforderliche Belastung nicht die zulässige Last der Betonschraube-W-BS überschreitet.

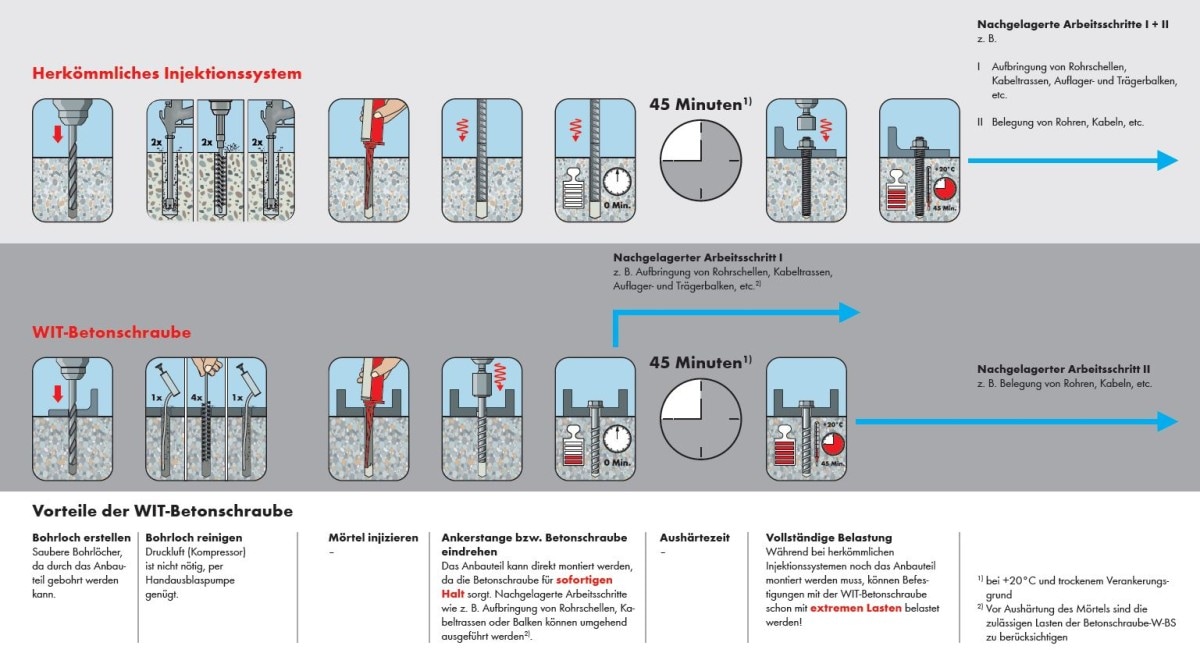

Vergleich der Arbeitsabläufe: WIT-Betonschraube und herkömmliche Injektionssysteme

Das Befestigungssystem für extreme Lasten im Beton

Um die Leistungsfähigkeit der WIT-Betonschraube zu demonstrieren, wird das System mit anderen Würth Befestigungssystemen für Beton verglichen.
Durch die Kombination aus mechanischer und chemischer Verankerung ist die WIT-Betonschraube mit 19,8 kN das System mit den höchsten Zuglasten (Abb. 2). Jedoch muss es, wie auch der WIT-UH 300, verhältnismäßig tief verankert werden (Abb. 3). Systeme wie W-VIZ zeichnen sich dagegen durch eine hohe Last bei gleichzeitig geringer Verankerungstiefe aus.

Abb. 2: Maximale Zuglast (Bohrlochdurchmesser 10 mm, Einzelbefestigung in gerissenem Beton)

Abb. 3: Verankerungstiefe bei maximaler Zuglast (bei Bohrlochdurchmesser 10 mm)

Den detaillierten Leistungsvergleich mit anderen Befestigungssystemen für Beton finden Sie hier.

Systemkomponenten

Es ist zu beachten, dass die Allgemeine Bauaufsichtliche Zulassung Z-21.1-2075 nur bei Verwendung der folgenden Ausführungen der Betonschrauben W-BS gültig ist.

Betonschraube W-BS mit Sechskantkopf

Optimal zur Befestigung von Metallkonstruktionen

Größe x Länge	Stahl verzinkt	Nichtrostender Stahl A4	Stahl verzinkt, große U-Scheibe	VE/St.
10 x 90 mm	5929 121 035	5929 221 035		25
10 x 100 mm	5929 121 045	5929 221 045
10 x 120 mm	5929 121 065	5929 221 065
10 x 140 mm	5929 121 085
10 x 160 mm	5929 121 105
10 x 180 mm			5929 121 125
10 x 200 mm			5929 121 145
10 x 240 mm			5929 121 185	15
10 x 280 mm			5929 121 225
10 x 320 mm			5929 121 265
12 x 110 mm	5929 122 045			25
14 x 110 mm	5929 124 035
14 x 130 mm	5929 124 055

Betonschraube W-BS mit Senkkopf

Für oberflächenbündige Befestigungen wie z. B. Geländer oder Handläufe

Größe x Länge	Stahl verzinkt	Nichtrostender Stahl A4	VE/St.
10 x 90 mm	5929 131 035	5929 231 035	25

Betonschraube W-BS Stockschraube

Optimal für Anbauteile im Außenbereich, die wieder demontiert werden müssen.

Größe x Länge	Nichtrostender Stahl A4	VE/St.
10 x 140 mm	5929 261 060	25
10 x 160 mm	5929 261 080	25

Betonschraubenmörtel WIT-BS

Die Kartusche kann durch Austausch des Statikmischers und Wiederverschließen mit der Verschlusskappe erneut verwendet werden.

Inhalt	Art.-Nr.	VE/St.
150 ml	0905 450 301	1/12
410 ml	5929 450 302	1/12

Weitere Systemkomponenten
Reinigungsbürste für Größe 10 Reinigungsbürste für Größe 12 Reinigungsbürste für Größe 14 Verlängerung 2 x 345 mm	Handgriff Maschinenaufnahme Ausblaspumpe Statikmischer

Weitere Systemkomponenten

Typische Anwendungen

Stahlträger

Konsolen

Holzkonstruktionen

Zaunanlagen

Montage-Tipps

Die Betonschraube mit Auflast – also mit Druck auf der Schraube – einschrauben
Bei Überkopfmontage entsprechende Schutzkleidung tragen. Es besteht die Möglichkeit, dass der Mörtel beim Einschrauben aus dem Bohrloch tropft.
Berechnen Sie Ihre benötigte Mörtelmenge mit dem Injektionstechnik Montageplaner
Die Tangentialschlagschrauber-Empfehlung für die Montage und das max. Nenndrehmoment des Schlagschraubers beachten
