Grundregeln der Dübeltechnik

1. Untergrund

Der Verankerungsgrund gibt das mögliche Dübelsystem vor. Zum Einsatz dürfen nur Dübelsysteme kommen, die für den jeweiligen Verankerungsgrund zugelassen oder geeignet sind.
Der vorliegende Untergrund bestimmt das aufnehmbare Lastniveau. Bei Beton ist grundsätzlich von gerissenem Beton auszugehen. Bei Mauerwerk sollte besonders darauf geachtet werden, dass dieses ausreichend tragfähig ist.
Der Untergrund gibt die möglichen Rand- und Achsabstände vor. Diese sind in den einzelnen Zulassungen angegeben und zwingend einzuhalten.

2. Dübel-Auswahl

Für bauaufsichtlich relevante Befestigungen sind ausschließlich zugelassene Dübelsysteme zu verwenden.
Das Dübelsystem muss für den vorliegenden Verankerungsgrund zugelassen oder geeignet sein.
Die Dübel müssen die wirkende statische und dynamische Last aufnehmen und in den Untergrund ableiten können.
Ebenso hat das Dübelsystem geeignet zu sein für die lastunabhängigen Einwirkungen aus den Umgebungsbedingen wie Temperatur, Klima, Feuchtigkeit, Anwendung im Innen- oder Außenbereich.
Die Montagearten Vorsteck- und Durchsteck- oder Abstandsmontage sind nach den Anforderungen durch den Anschluss und die Montagemöglichkeiten vor Ort zu berücksichtigen.

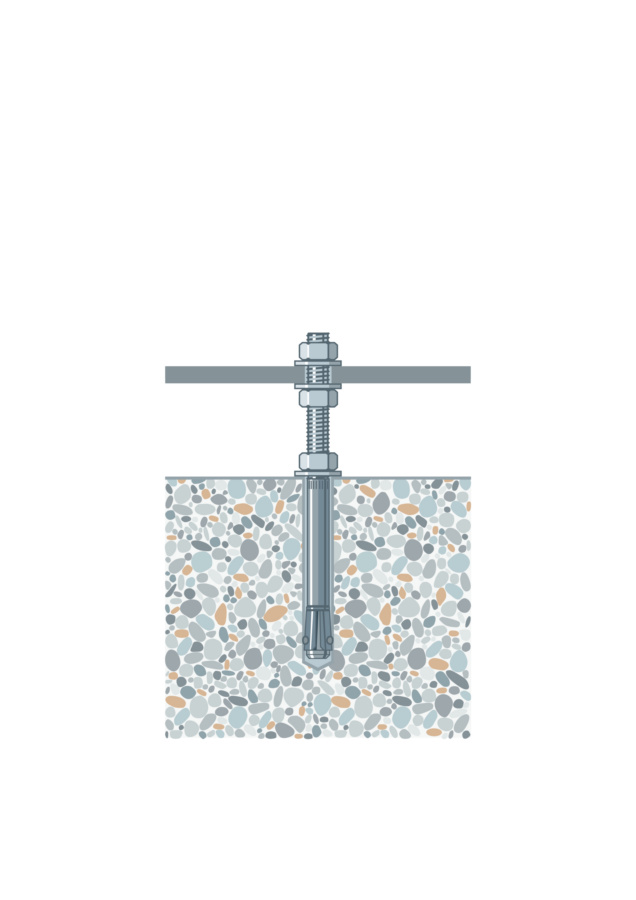

Durchsteckmontage

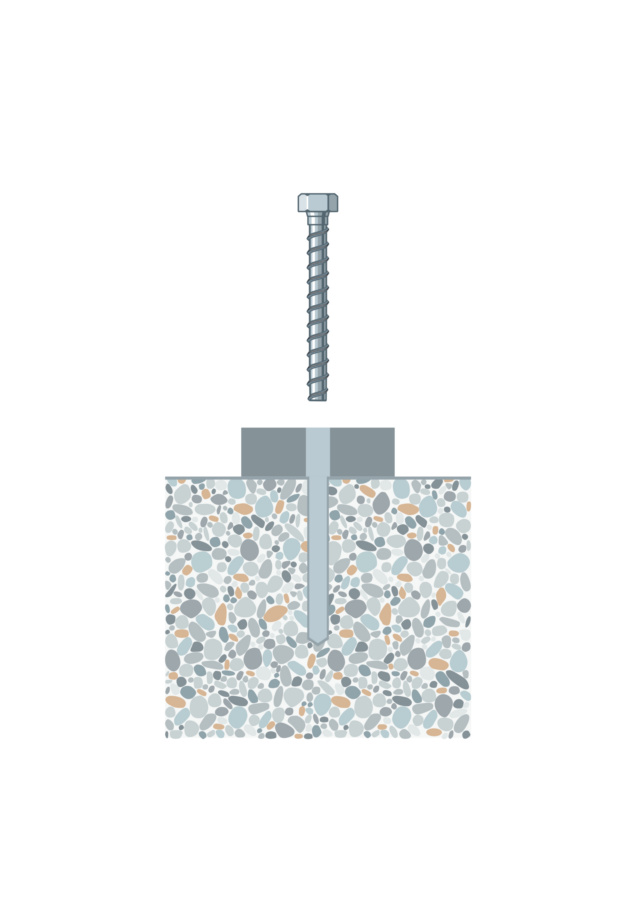

Vorsteckmontage

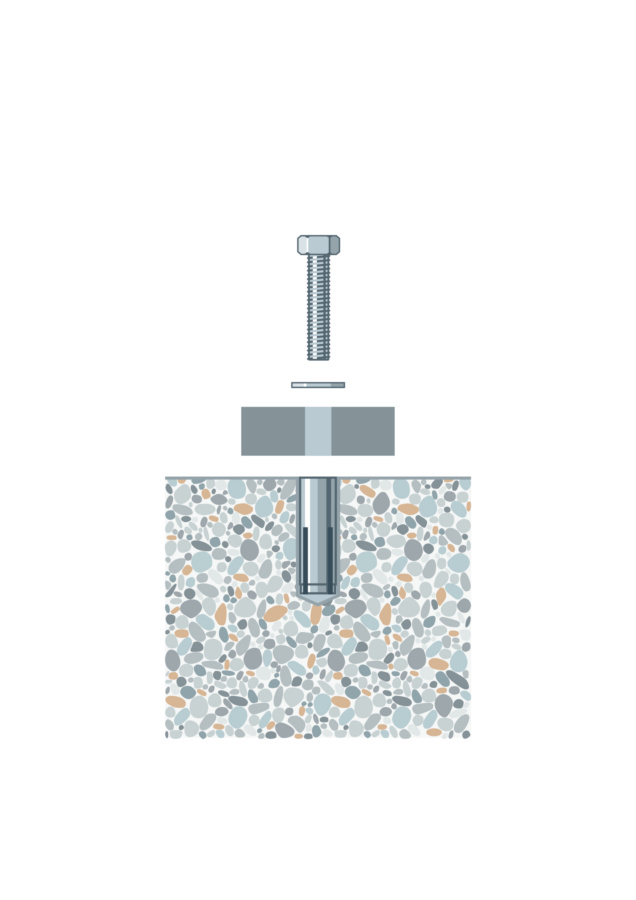

Abstandsmontage

3. Montage

Geeignete Bohrer (Durchmesser, Länge, mit Prüfmarke) und Bohrverfahren (Drehbohren, Hammerbohren) verwenden, die zum jeweiligen Dübelsystem passen. Dazu bitte die Angaben in der Zulassung beachten.
Bohrlöcher immer entsprechend der Angabe in der Montageanleitung oder Zulassung reinigen. Nicht gereinigte Bohrlöcher können die Lastwerte erheblich reduzieren.
Die Kennzeichnung des Dübels muss mit der Zulassung übereinstimmen.
Setzwerkzeuge immer entsprechend den Angaben aus der Zulassung verwenden.
Die Setztiefe des Dübels ist ebenfalls gemäß der Zulassung oder des Produktsteckbriefs einzuhalten.
Wenn vorgeschrieben, Anzugsdrehmoment mittels kalibriertem Drehmomentschlüssel aufbringen und den Wert aus der Zulassung oder dem Produktsteckbrief einhalten.
Dübel sind immer als System anzusehen. Der Austausch einzelner Teile ist nicht zulässig und niemals sinnvoll.
Kunststoffdübel sollten nicht mit herkömmlichen Holzschrauben, sondern mit speziellen Dübelschrauben verwendet werden. Mehr erfahren

4. Fehlbohrungen

In Beton: Bewehrungstreffer vermeiden, dazu Bewehrungsplan oder Suchgerät einsetzen. Sollte es doch passieren, wird eine Prüfung durch einen Statiker zwingend benötigt.
In Mauerwerk: Dübel nicht in die Fugen setzen. Ausnahme bilden Dübelsysteme wie die Kunststoff-Rahmendübel SHARK^® UR oder der Injektionsmörtel WIT-VM 250. Dabei allerdings stets die Angaben in der Zulassung beachten.
Fehlbohrungen durch hochfesten Injektionsmörtel wie den WIT-VM 250 verschließen und neue Bohrlöcher mit dem Abstand zur Fehlbohrung platzieren, welchen die jeweilige Zulassung vorschreibt.

5. Details

Achs- und Randabstände

Relevant sind nur die tatsächlich ausgeführten Werte an den Verankerungspunkten.
Zukünftig sind nur Plus-Toleranzen erlaubt. Achtung: Eventuell bei der Festlegung der Ankerplatten-Größe die Toleranz berücksichtigen.

	Auswahl der Stähle
Stahl, galvanisch verzinkt: Nur in trockenen Innenräumen bei Luftfeuchtigkeit ≤ 60% und in trockenem Untergrund einsetzen. Achtung bei Kellerwänden im Altbau, Wänden mit Erdberührung etc.
Nichtrostender Stahl, A4: generell in Feuchträumen und im Freien einsetzbar. Nicht verwenden bei Tausalzbelastung, nicht in Schwimmbädern, nicht bei See- und Salzwasserkontakt und nicht in Straßentunneln.•
Hochkorrosionsbeständiger Stahl, HCR: Anwendbar in aggressiver Industrie-Atmosphäre, bei Tausalzbelastung, in chlorhaltiger Atmosphäre in Schwimmbädern, in Straßentunnel und in Umgebung mit See- und Salzwasserkontakt.

Inhalte entnommen aus dem MINI-Dübelhandbuch, 3. Auflage 2014
