2K-Allzweckdübel SHARK® TWIST mit 8-facher Verknotung in Hohlräumen

Befestigung in Hohlraum- und Gipskartonwänden

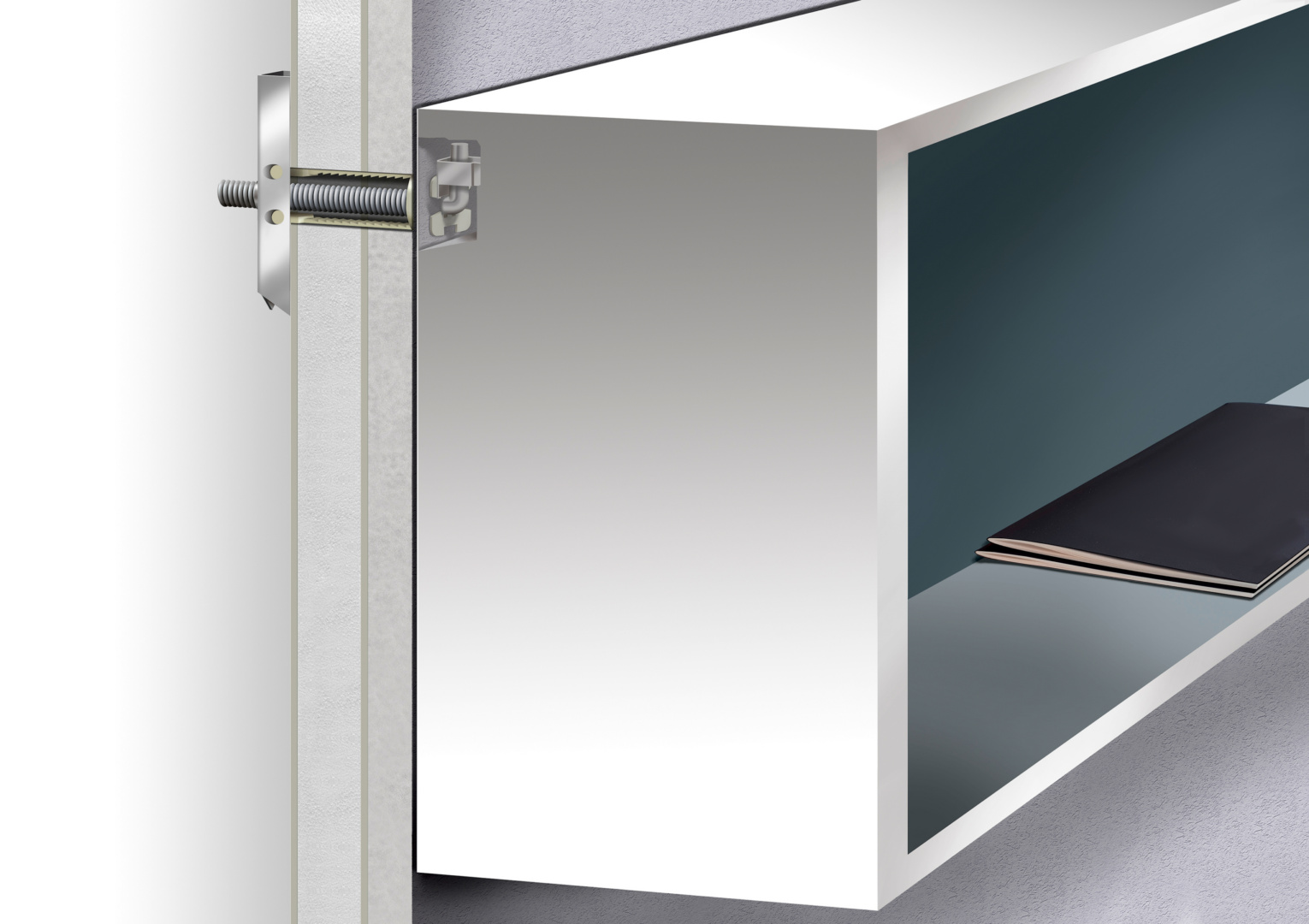

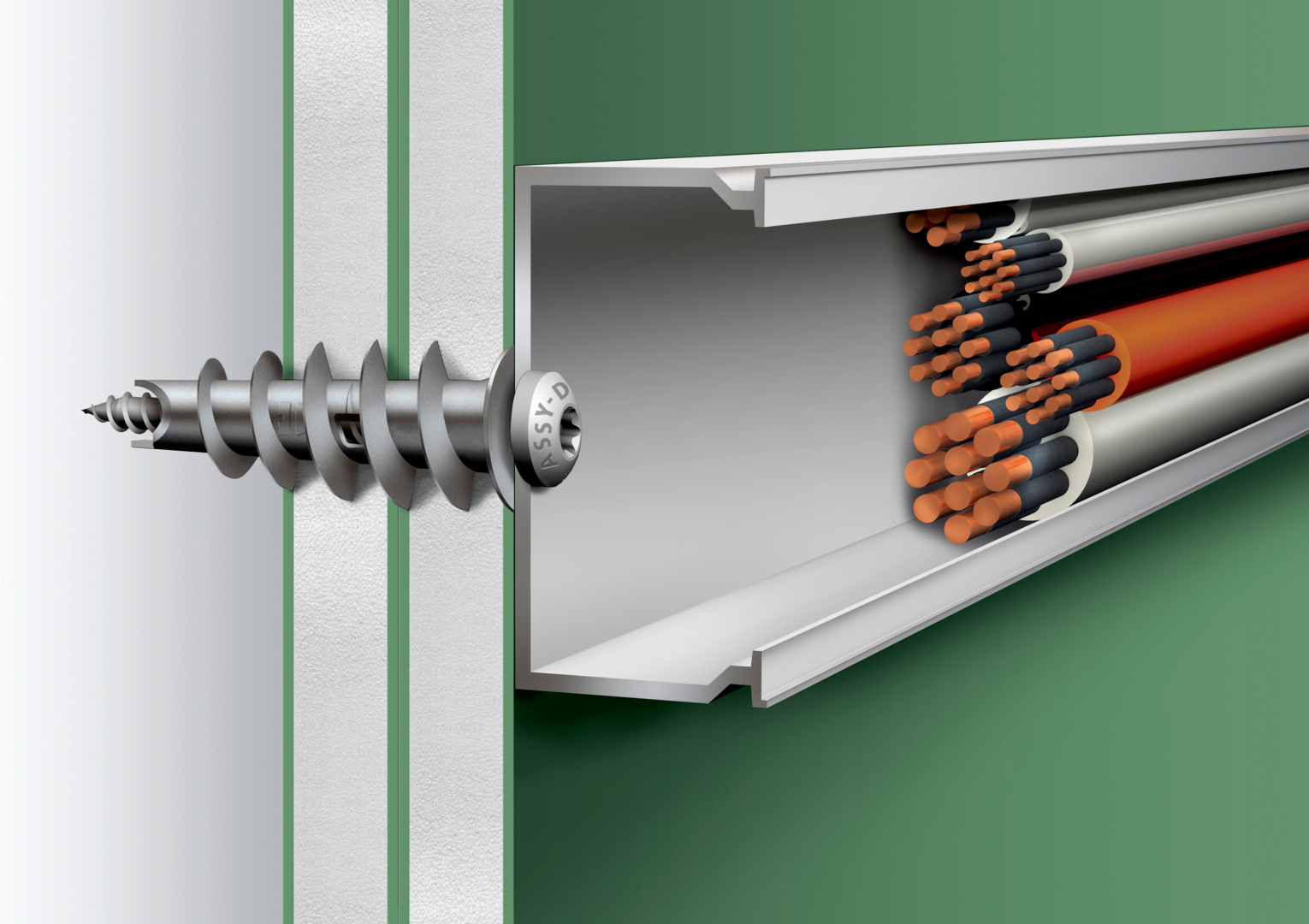

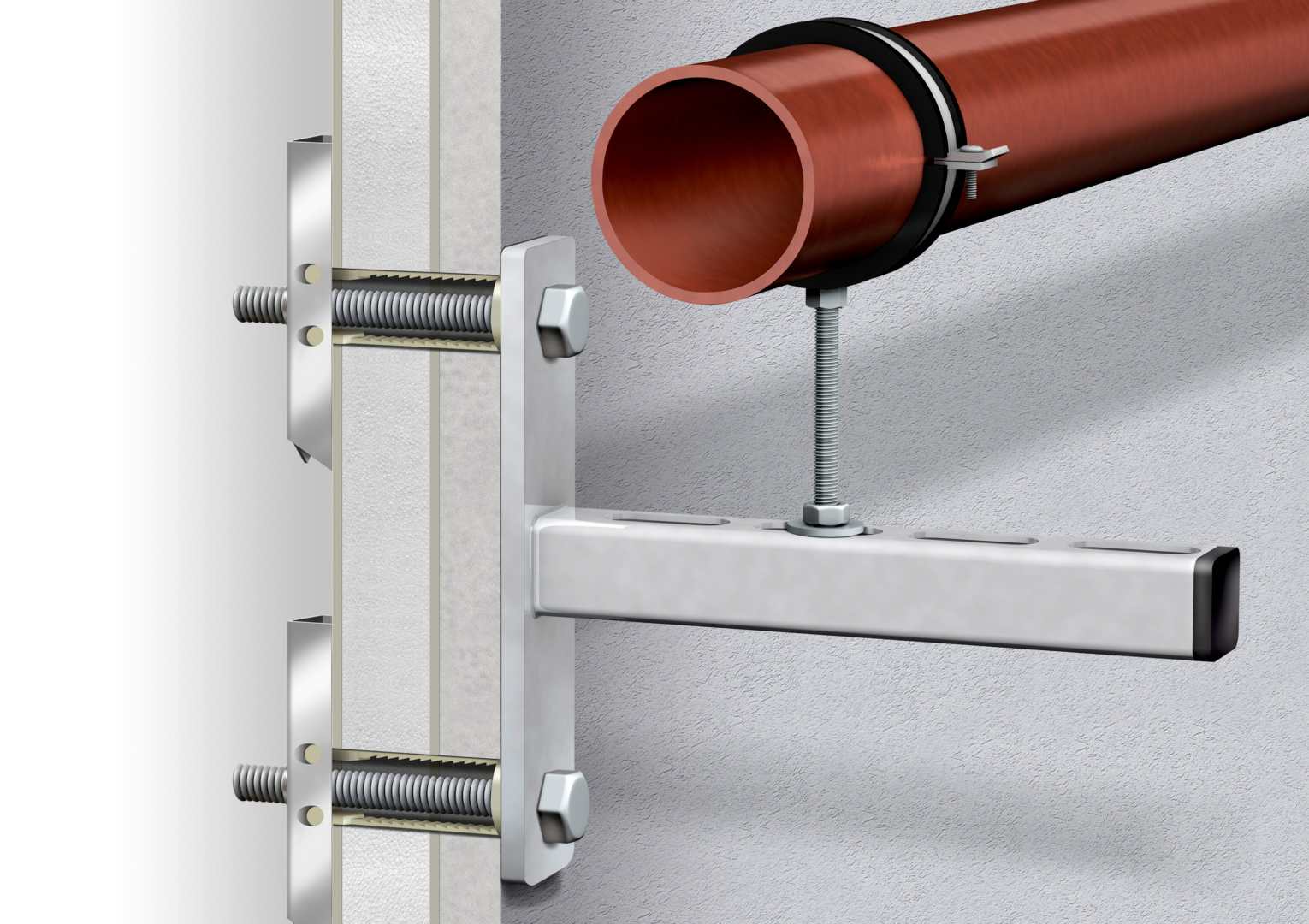

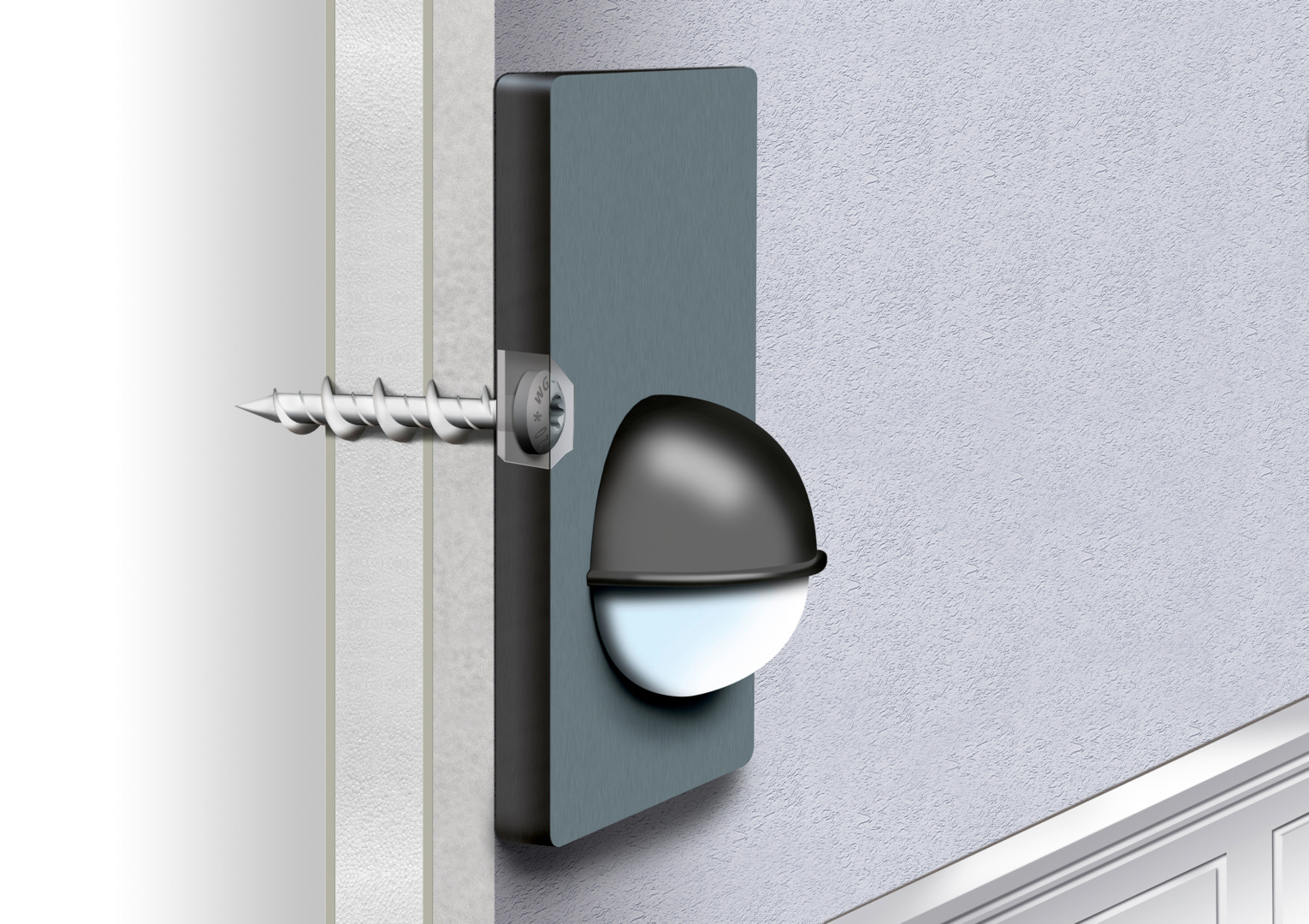

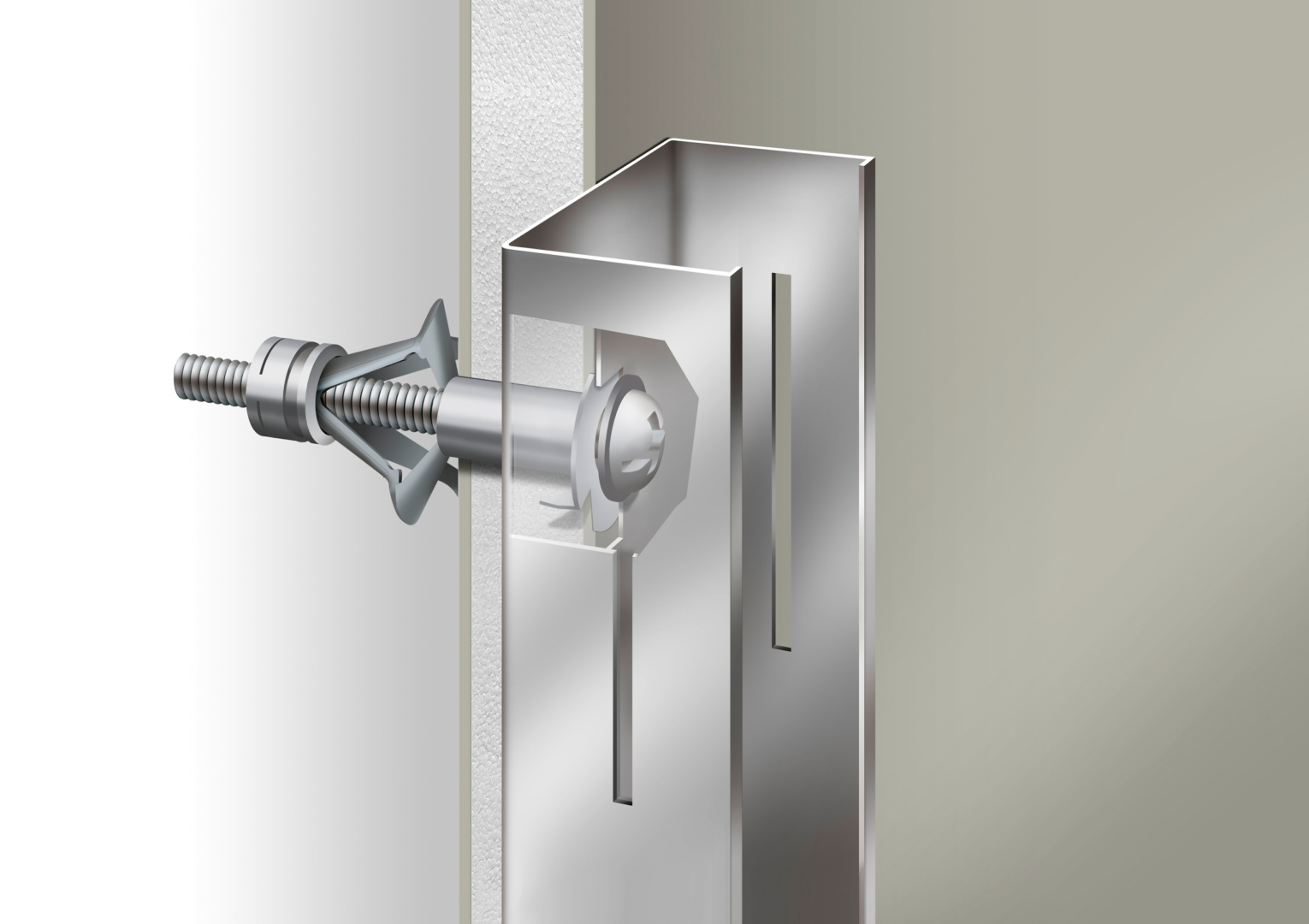

Hohlraum- und Leichtbaubefestigungen werden zumeist in mit Gipskarton beplankten Trockenbauwänden sowie Vorsatzschalen eingesetzt. Dübel-Systeme mit möglichst großer Auflagefläche hinter dem Plattenbaustoff bieten die höchsten Tragfähigkeiten. Typische Anwendungen sind Montagen von Lampen, kleinen Regalen, Gardinenleisten, Brüstungskanälen, Bilderrahmen, kleinen Boilern, Garderoben, Latten, Schienen, Konsolen oder Rohrschellen in Wänden der Leichtbauweise.

Wirtschaftlich & flexibel

Würth Dübel sind auf eine schnelle Montage und ein breites Anwendungsgebiet ausgelegt.

Sicher & hochwertig

Würth entwickelt und fertigt das Dübel-Sortiment größtenteils in Deutschland und der Schweiz.

Bundesweit schneller Nachschub

Dübel-Sortiment in jeder Würth Niederlassung – vermeidet lange Ausfallzeiten auf der Baustelle

Innovation

2K-Allzweckdübel für metrische Gewinde

In den SHARK^{^®} TWIST können selbst Schraubmittel mit metrischem Gewinde eingeschraubt werden – ein echtes Novum im Bereich der Kunststoff-Allzweckdübel!

Beispielsweise Gewindestücke bzw. -stangen für Abhängungen der Sanitärinstallation oder metrische Schrauben.

Zum Produkt

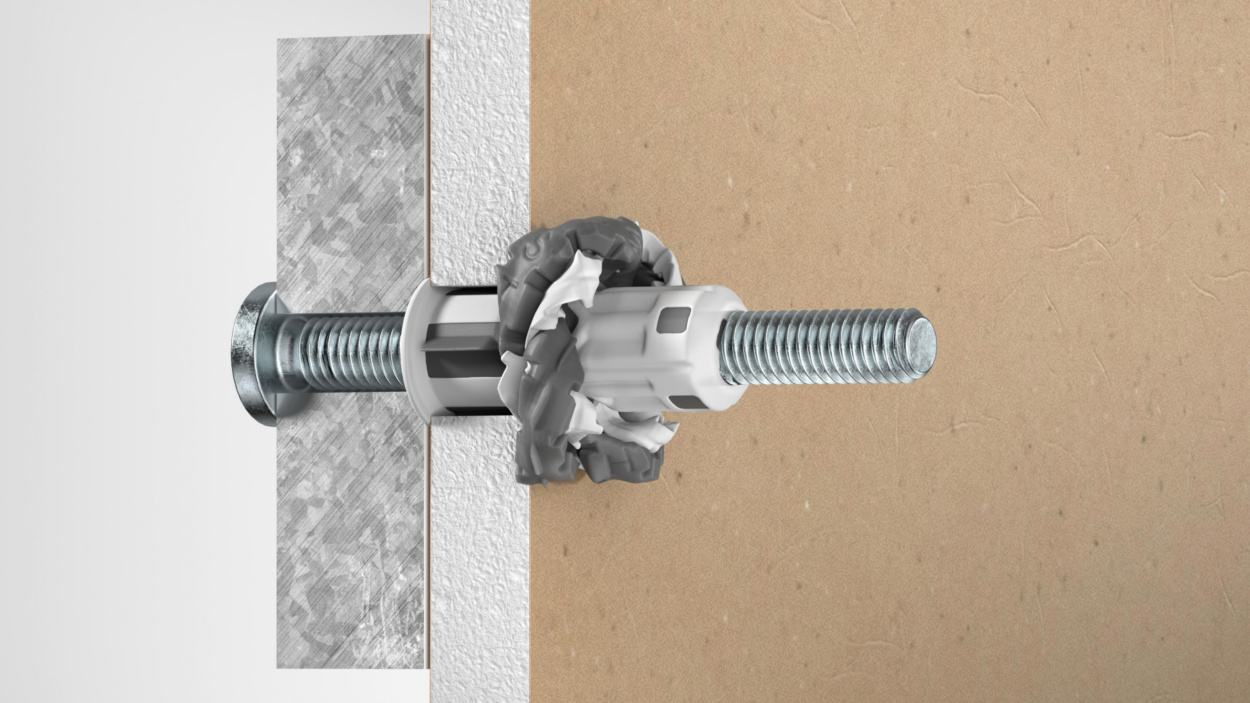

Einbauzustand des SHARK® TWIST mit metrischer Schraube

Dübel-Systeme zur Befestigung in Plattenbaustoffen

^{Hinweis zur Schraubenwahl für Kunststoffdübel: Herkömmliche Holzschrauben höhlen den Kunststoff aus und können die Tragfähigkeit reduzieren, daher sollten spezielle Dübelschrauben wie die
ASSY^®-D
verwendet werden.}

Empfohlene Dübel-Belastung nach Plattenart

Die untenstehende Tabelle liefert einen kompakten Überblick der empfohlenen Lastwerte für Einzeldübel von gängigen Würth Hohlraumbefestigern in Plattenbaustoffen mit verschiedener Materialfestigkeit.



Dübel
Ausführung

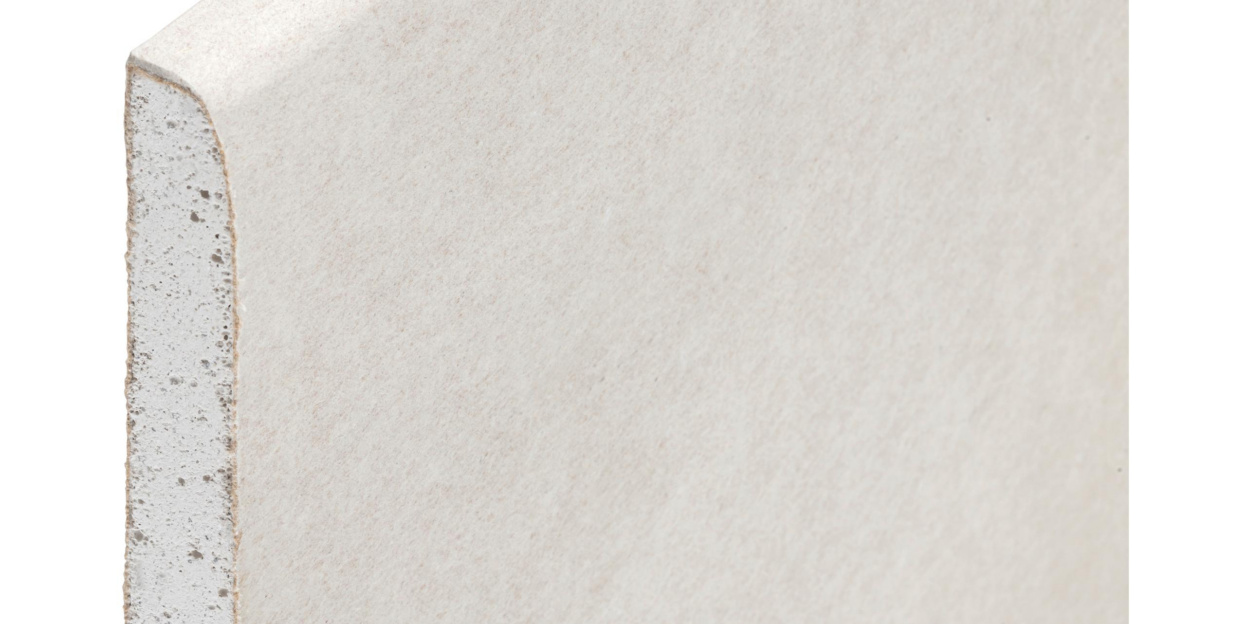

Gipskartonplatte
Dicke ≥ 12,5 mm
Gipskartonplatte
Dicke ≥ 25 mm

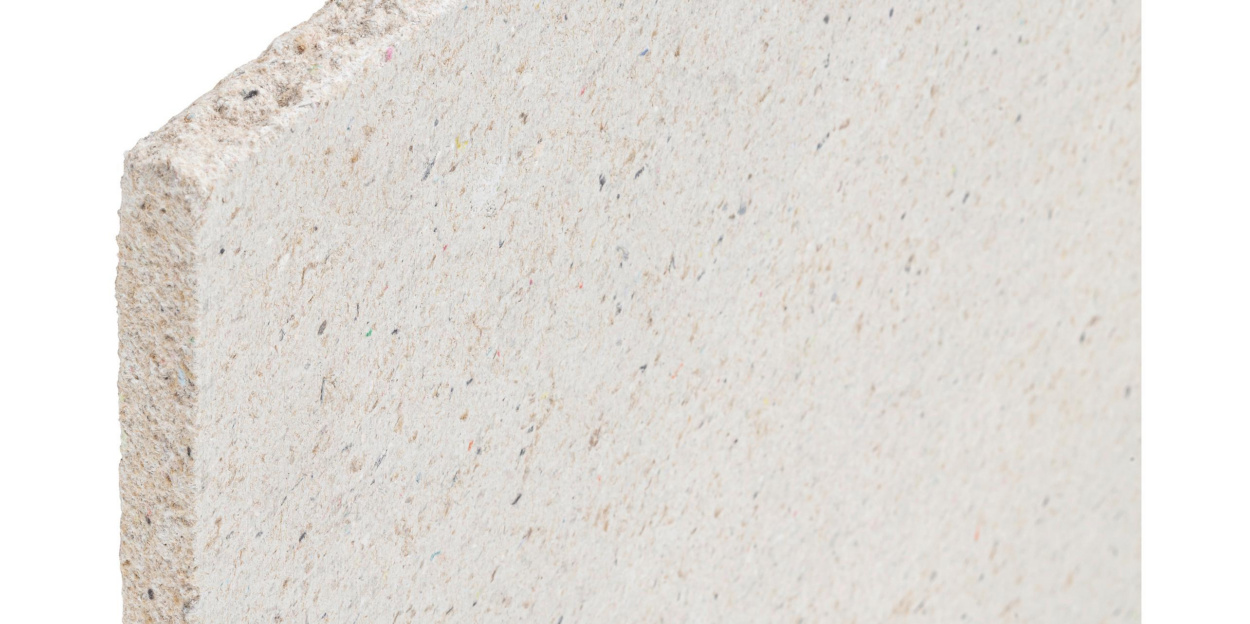

Gipsfaserplatte
Dicke ≥ 10 mm

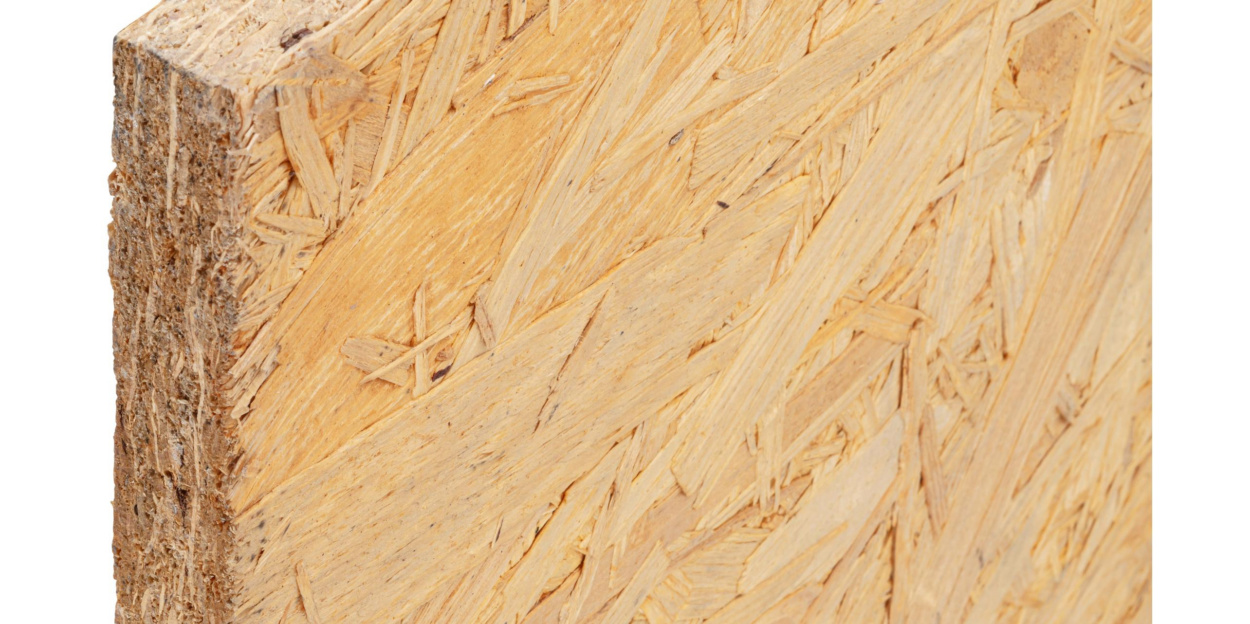

Holzspanplatte
Dicke ≥ 10 mm


Schraubdübel WG-FIX
Ø 6,3 mm
0,01 kN
-
-
-

Gipskartondübel W-GS
Typ Z
0,10 kN
0,10 kN
0,12 kN
-

Typ Z/L
0,10 kN
0,12 kN
0,12 kN
-

Typ K
0,10 kN
0,10 kN
-
-

Kunststoff-Allzweckdübel SHARK® TWIST
Ø 6 mm
0,1 kN
0,2 kN
0,3 kN
-

Ø 8 mm
0,2 kN
0,25 kN
0,35 kN
-

Ø 10 mm
0,2 kN
0,35 kN
0,45 kN
-

Ø 12 mm
-
-
-
-

Ø 14 mm
-
-
-
-

Kunststoff-Allzweckdübel SHARK® Pro
Ø 5 mm
 0,10 kN
0,15 kN
0,20 kN
-

Ø 6 mm
 0,10 kN
0,15 kN
0,20 kN
-

Ø 8 mm
 0,10 kN
0,15 kN
0,20 kN
-

Ø 10 mm
 0,10 kN
0,15 kN
0,25 kN
-

Ø 12 mm
 0,10 kN
0,15 kN
0,25 kN
-

Ø 14 mm
 0,10 kN
0,15 kN
0,25 kN
-

Metall-Hohlraumdübel W-MH
M4

0,20 kN
0,30 kN
0,20 kN
0,25 kN

M5

0,20 kN
0,30 kN
0,20 kN
0,25 kN

M6

0,20 kN
0,30 kN
0,20 kN
0,25 kN

M8

0,20 kN
0,30 kN
0,20 kN
0,25 kN

Metall-Hohlraumdübel W-HR
M4
0,20 kN
0,40 kN
0,30 kN
-

M5
0,20 kN
0,40 kN
0,30 kN
-

M6
0,20 kN
0,40 kN
0,30 kN
-



Dübel	Ausführung	Gipskartonplatte Dicke ≥ 12,5 mm	Gipskartonplatte Dicke ≥ 25 mm	Gipsfaserplatte Dicke ≥ 10 mm	Holzspanplatte Dicke ≥ 10 mm
Schraubdübel WG-FIX	Ø 6,3 mm	0,01 kN	-	-	-
Gipskartondübel W-GS	Typ Z	0,10 kN	0,10 kN	0,12 kN	-
Typ Z/L	0,10 kN	0,12 kN	0,12 kN	-
Typ K	0,10 kN	0,10 kN	-	-
Kunststoff-Allzweckdübel SHARK^® TWIST	Ø 6 mm	0,1 kN	0,2 kN	0,3 kN	-
Ø 8 mm	0,2 kN	0,25 kN	0,35 kN	-
Ø 10 mm	0,2 kN	0,35 kN	0,45 kN	-
Ø 12 mm	-	-	-	-
Ø 14 mm	-	-	-	-
Kunststoff-Allzweckdübel SHARK^® Pro	Ø 5 mm	0,10 kN	0,15 kN	0,20 kN	-
Ø 6 mm	0,10 kN	0,15 kN	0,20 kN	-
Ø 8 mm	0,10 kN	0,15 kN	0,20 kN	-
Ø 10 mm	0,10 kN	0,15 kN	0,25 kN	-
Ø 12 mm	0,10 kN	0,15 kN	0,25 kN	-
Ø 14 mm	0,10 kN	0,15 kN	0,25 kN	-
Metall-Hohlraumdübel W-MH	M4	0,20 kN	0,30 kN	0,20 kN	0,25 kN
M5	0,20 kN	0,30 kN	0,20 kN	0,25 kN
M6	0,20 kN	0,30 kN	0,20 kN	0,25 kN
M8	0,20 kN	0,30 kN	0,20 kN	0,25 kN
Metall-Hohlraumdübel W-HR	M4	0,20 kN	0,40 kN	0,30 kN	-
M5	0,20 kN	0,40 kN	0,30 kN	-
M6	0,20 kN	0,40 kN	0,30 kN	-

^{Die empfohlenen Lastwerte setzen eine fachgerechte Verarbeitung voraus. Zur Montage des Gipskartondübel W-GS, Kunststoff-Allzweckdübel SHARK^® Pro und des 2K-Allzweckdübel SHARK^® TWIST empfehlen wir die
Dübelschraube ASSY^®-D
.}

Services

Dübel-Finder

Das richtige Dübel-System ist das A und O in der Befestigungstechnik. Allerdings gibt es unzählige Varianten je nach Montageart, Baustoff und Belastbarkeit. Der Dübel-Finder führt online mit wenigen Klicks zum passenden Dübel für Ihr Projekt.

Mehr Infos

Weiterführende Informationen und Downloads

^{Texte teilweise entnommen aus
Mini-Dübelhandbuch 4.0}
