Befestigung im Beton
Befestigungen in Beton sind essenziell für die sichere Montage von Anbauteilen im Hoch-, Tief- und Innenausbau. Die Wahl des richtigen Befestigungssystems hängt unter anderem von der Betonart, der Belastung, der Umgebung und der Montageart ab. Besonders entscheidend ist die Zustandsbewertung des Betons. Gerissener und ungerissener (Stahl-)Beton erfordern unterschiedliche Befestigungslösungen. In der Regel ist von gerissenem Beton auszugehen, dass Beton ungerissen ist, muss explizit nachgewiesen werden.

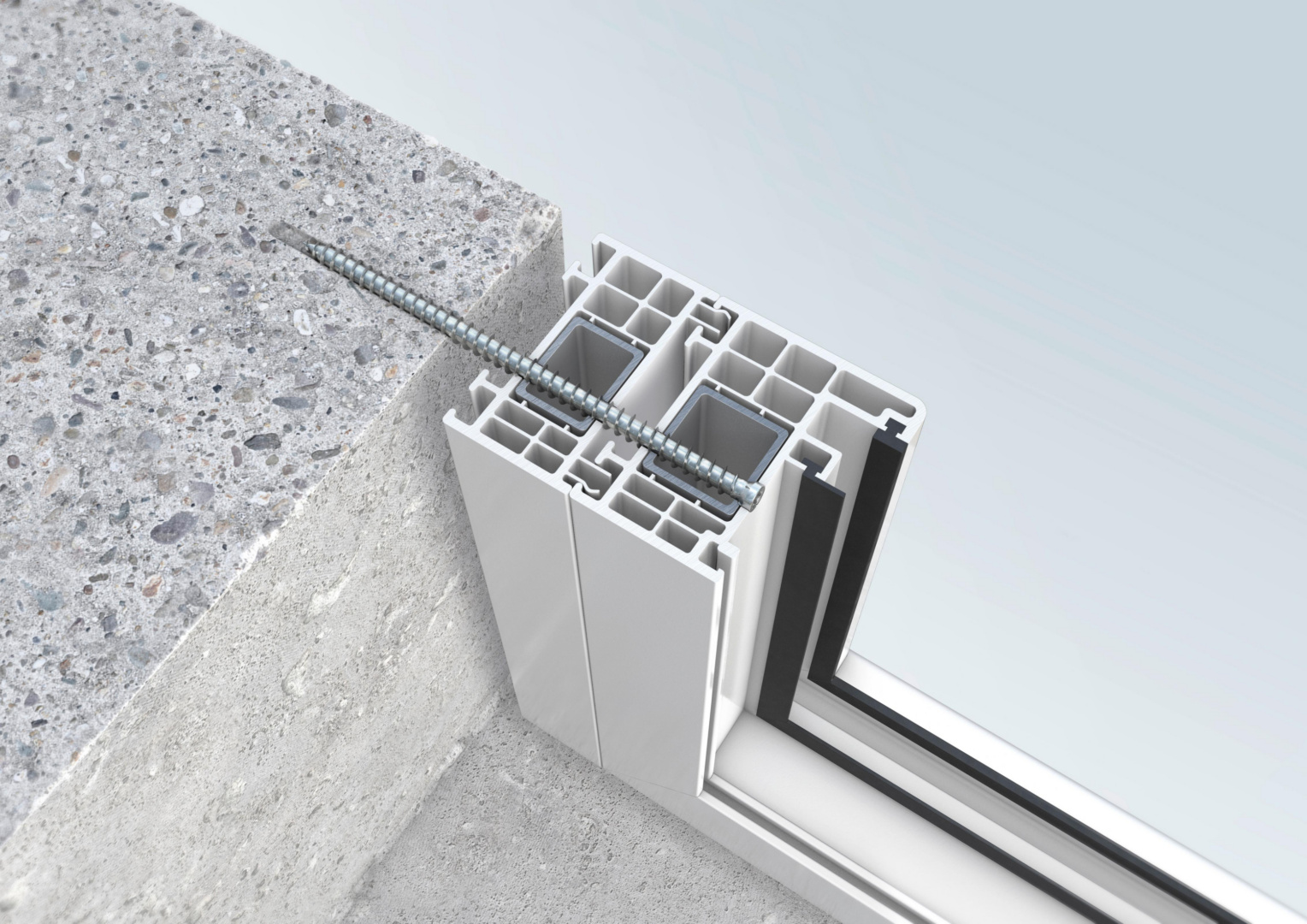

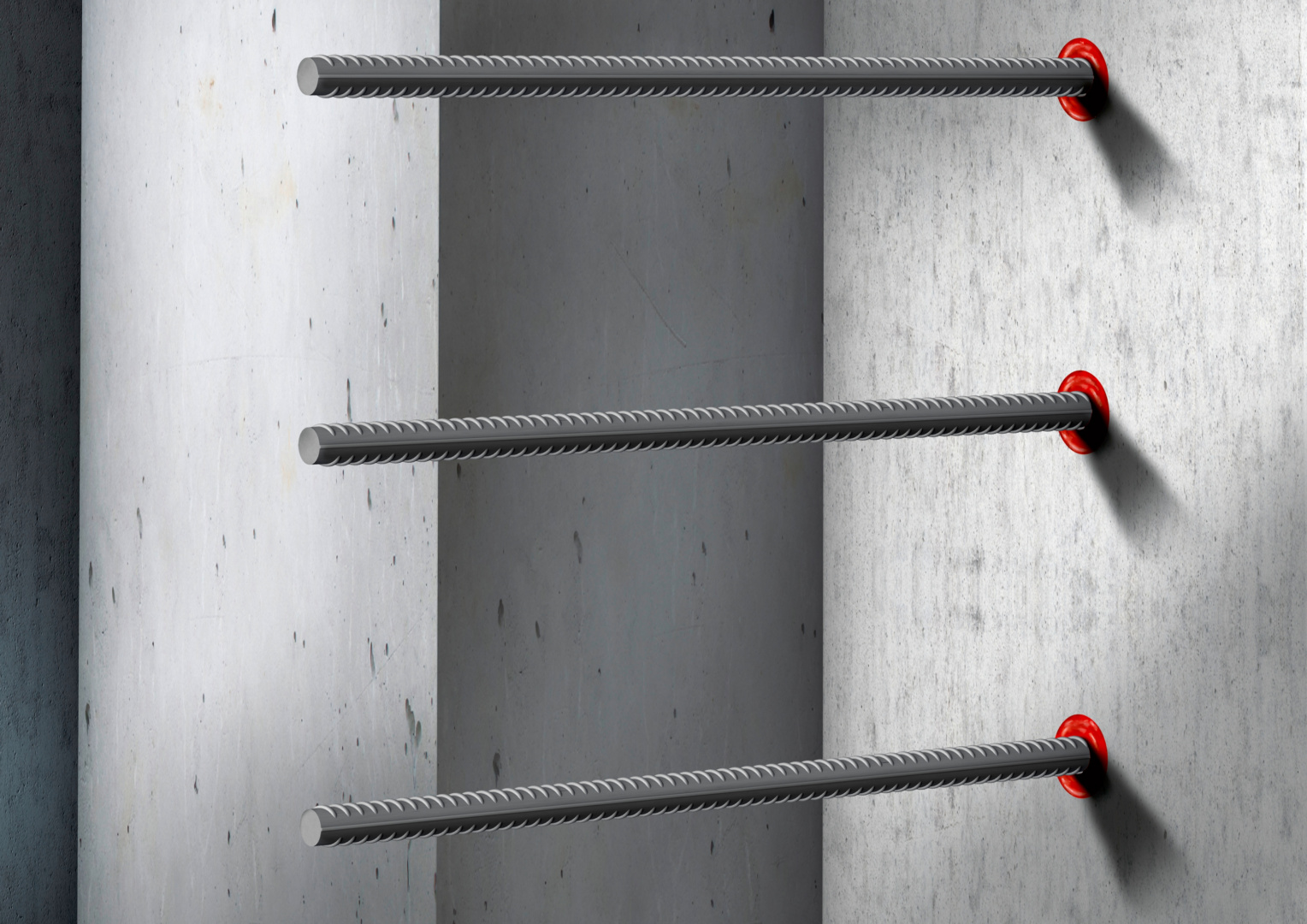

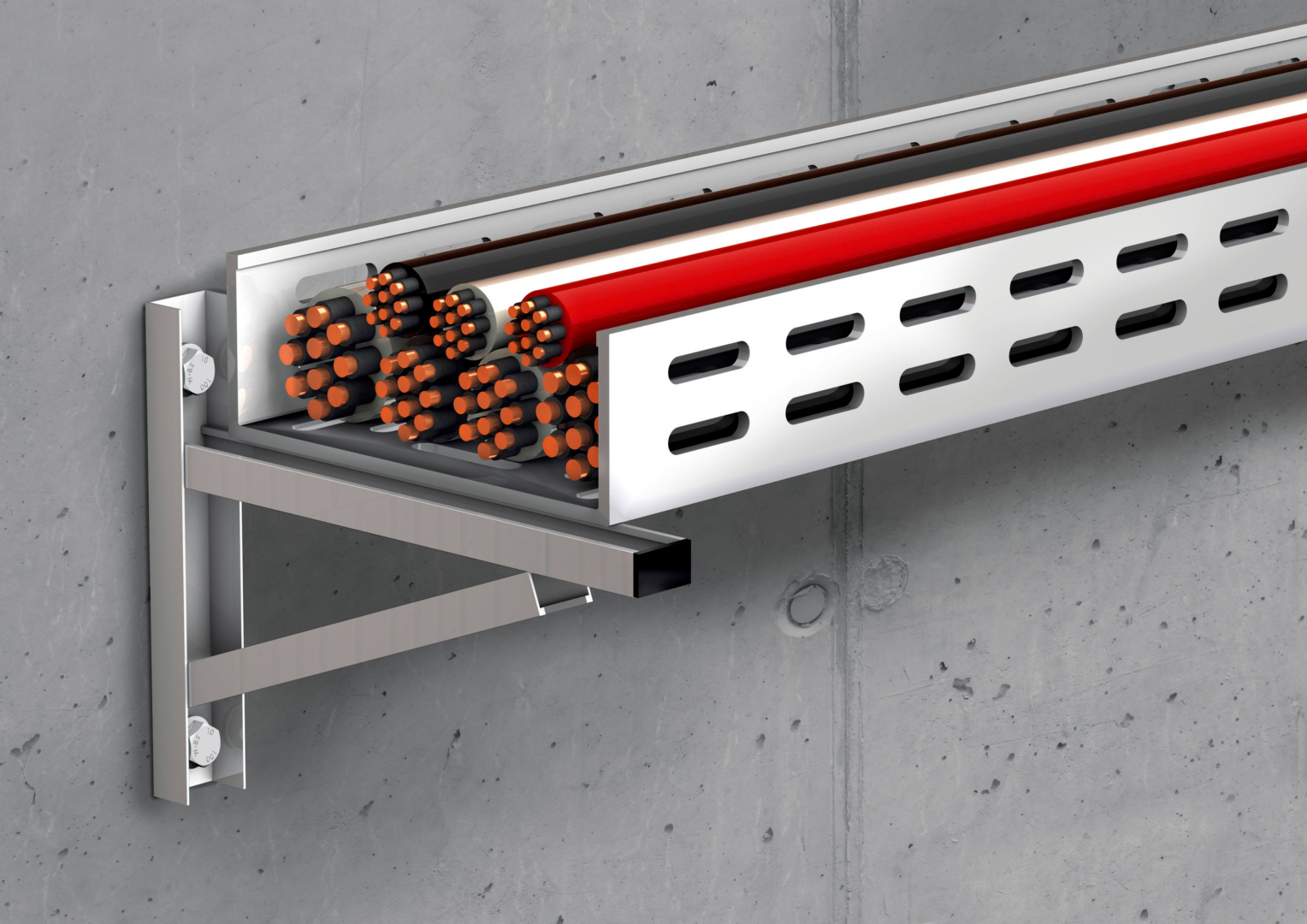

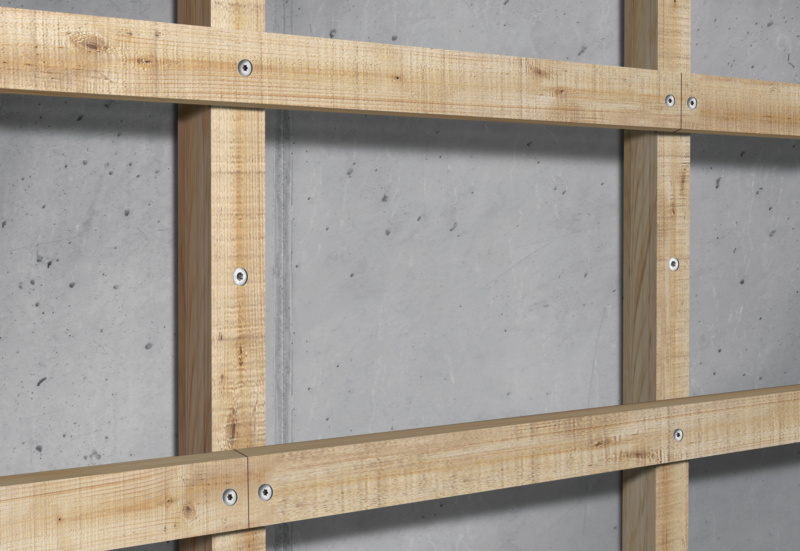

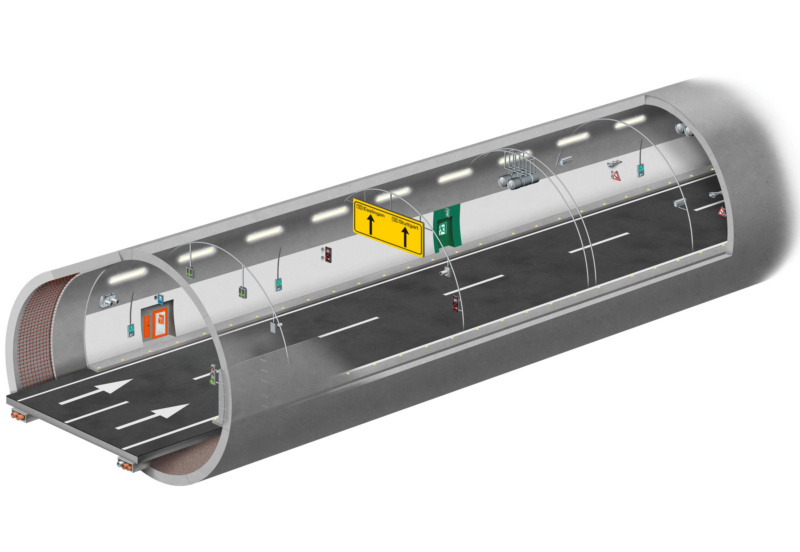

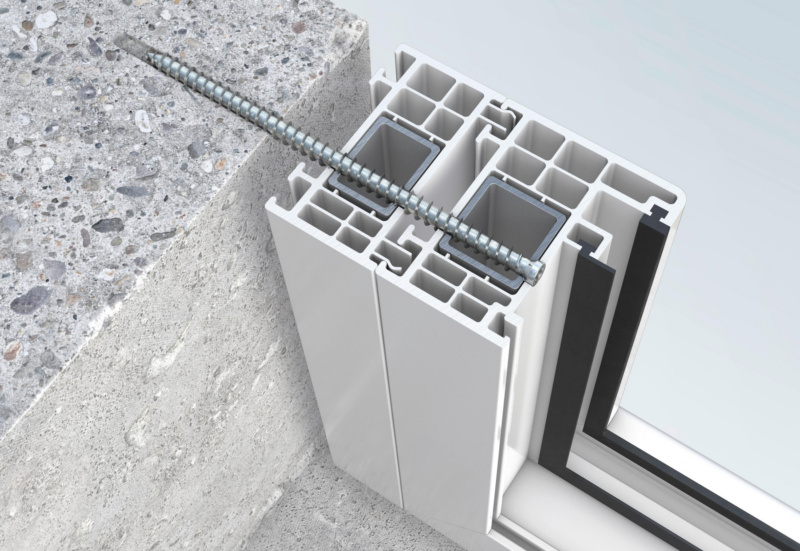

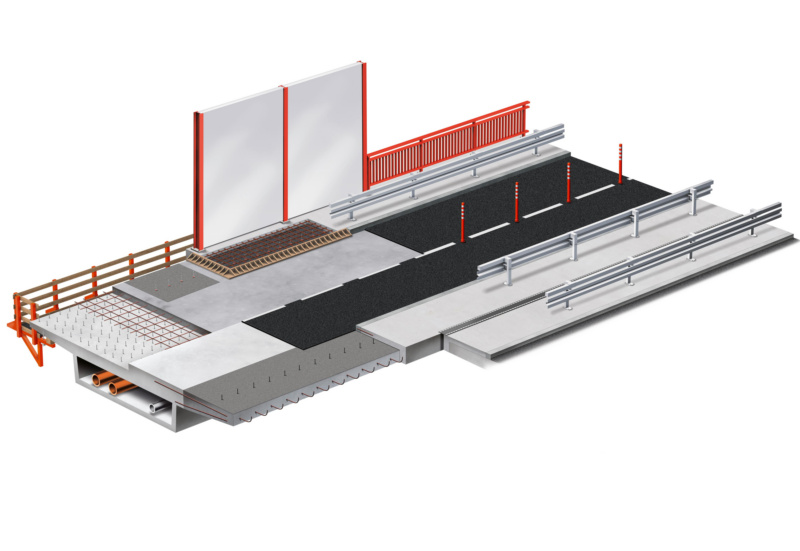

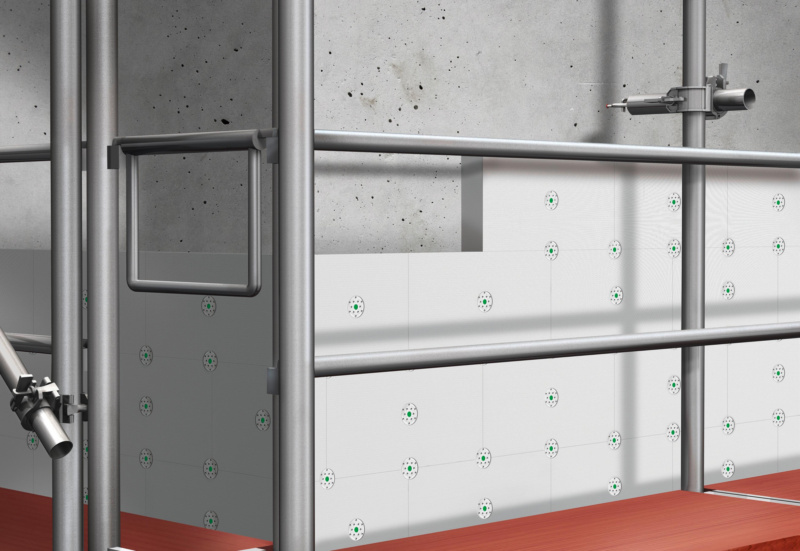

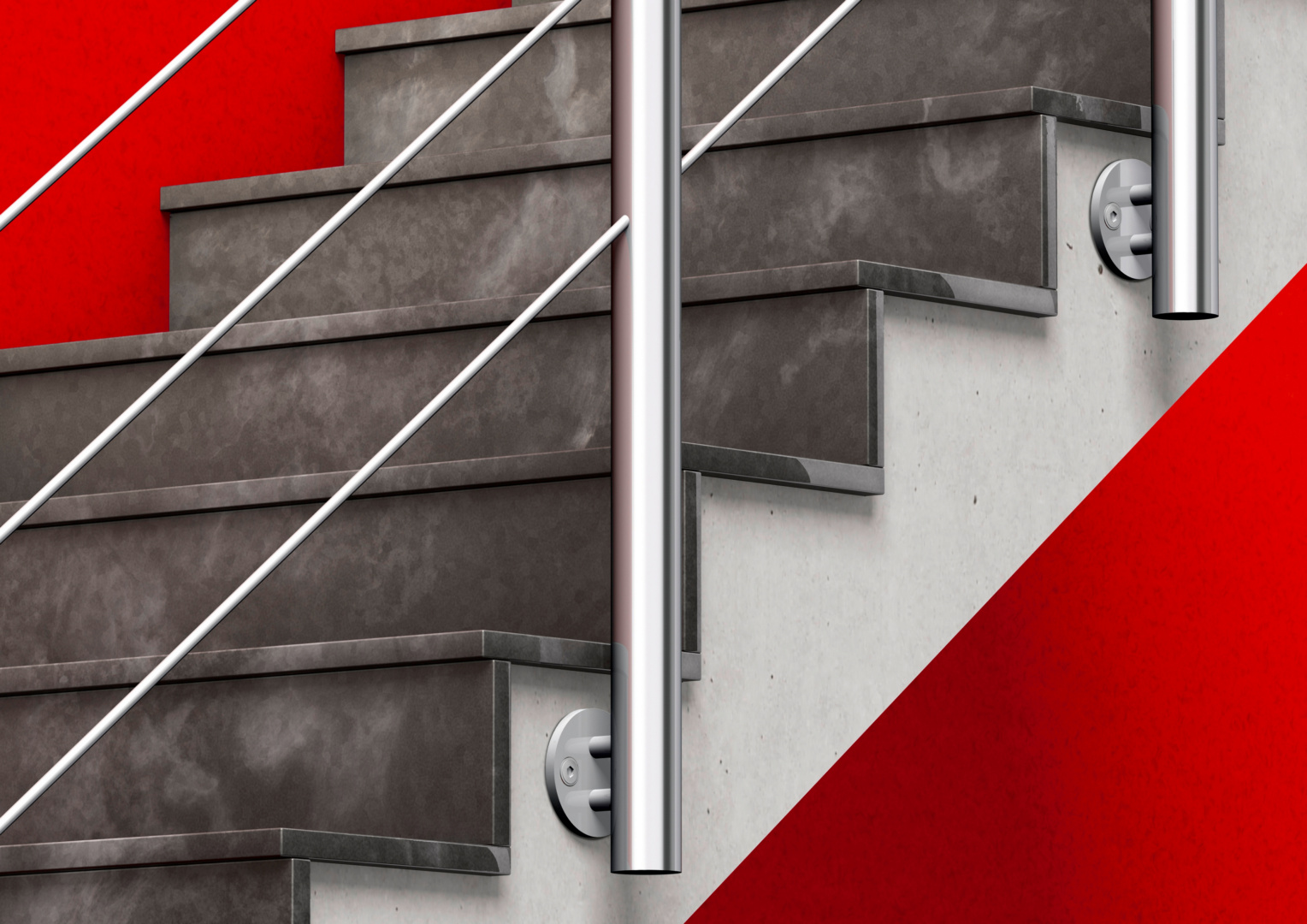

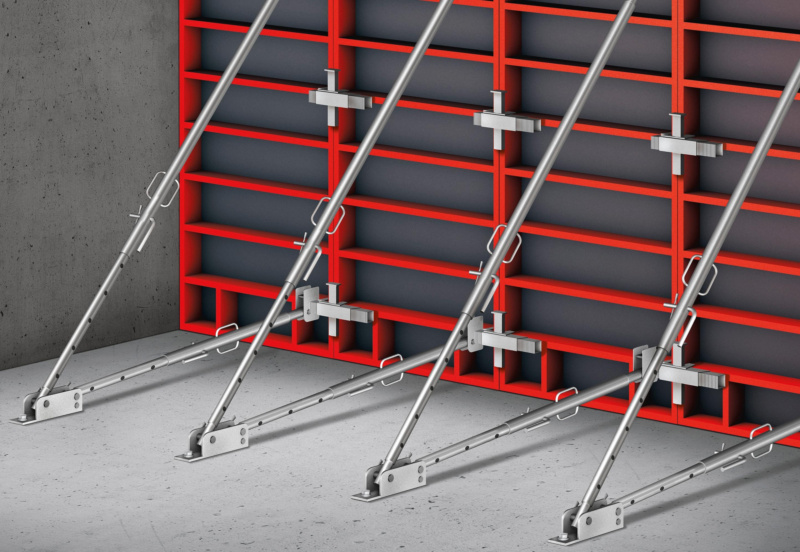

Dübel-Systeme nach Anwendung

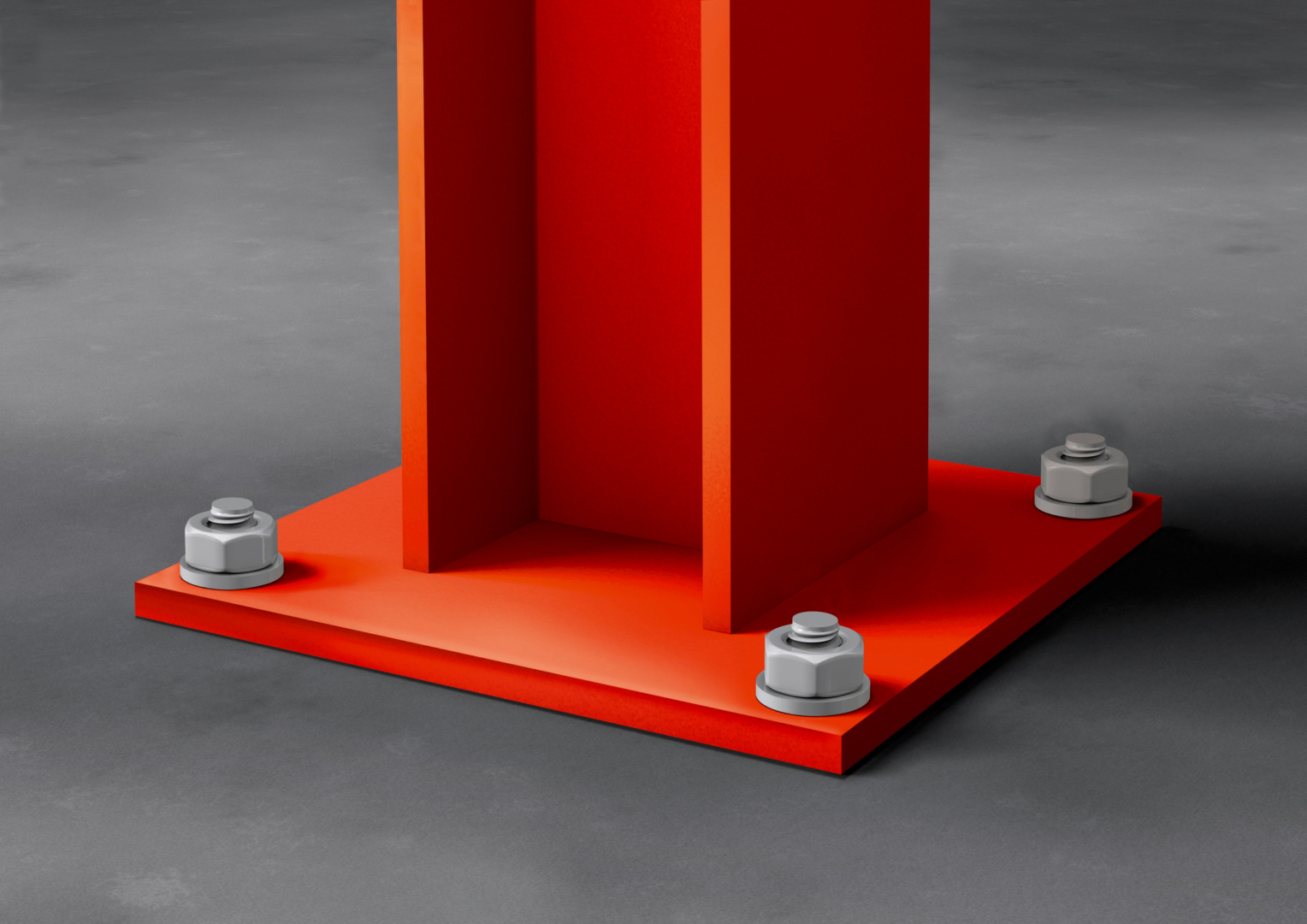

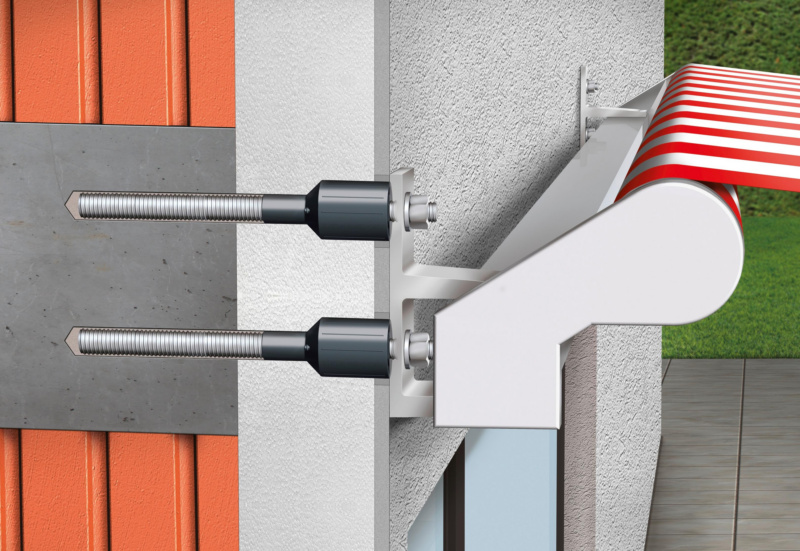

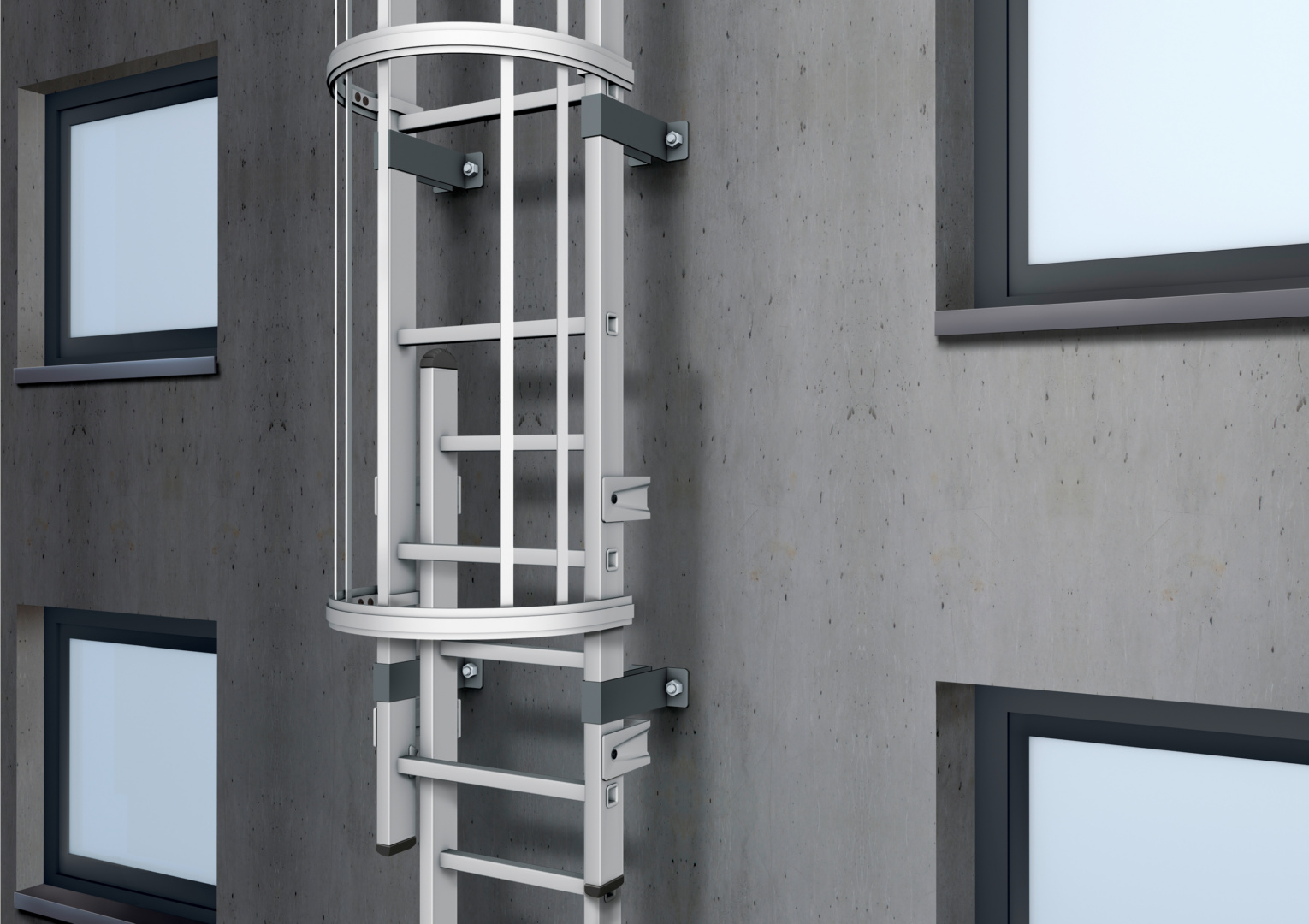

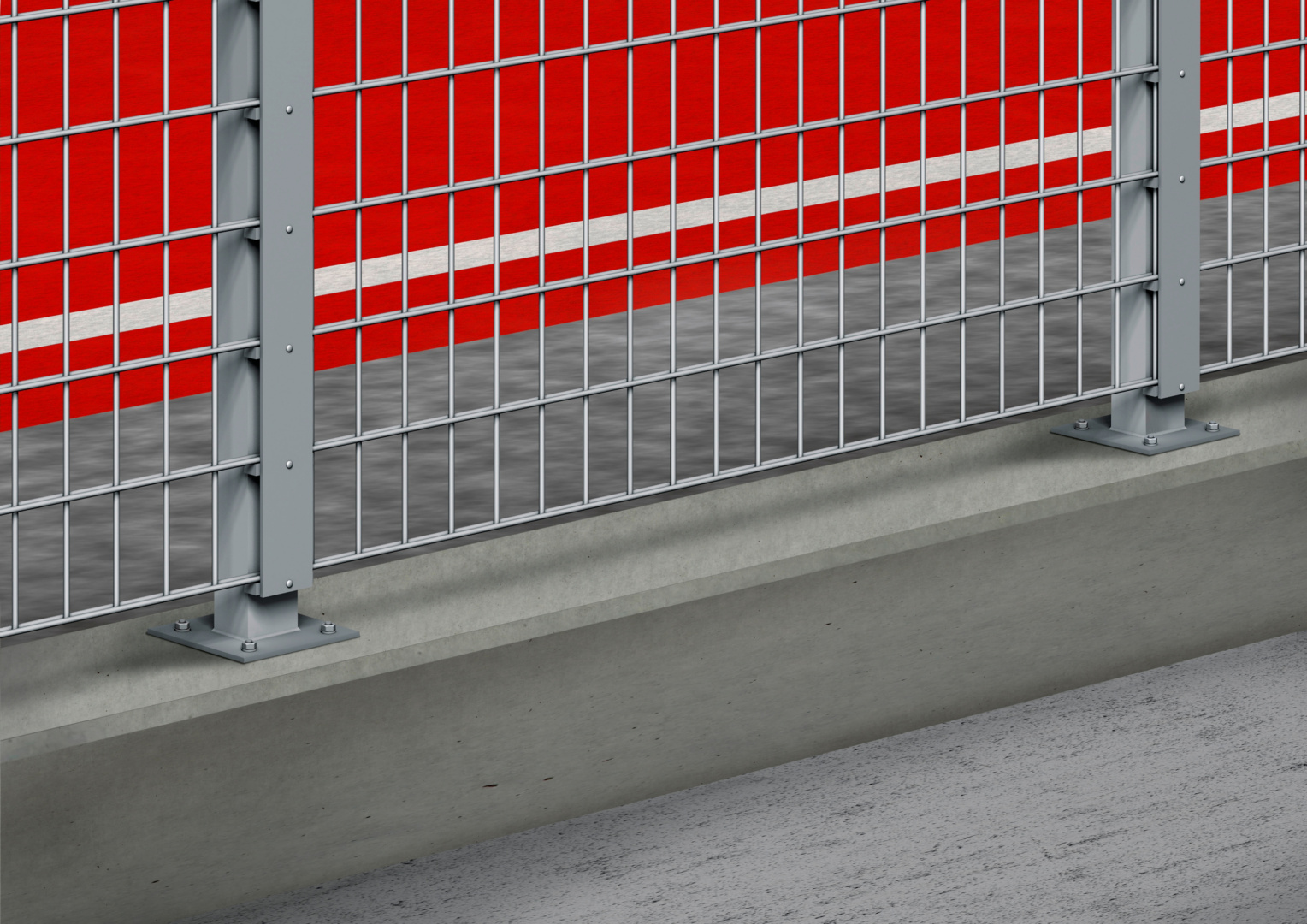

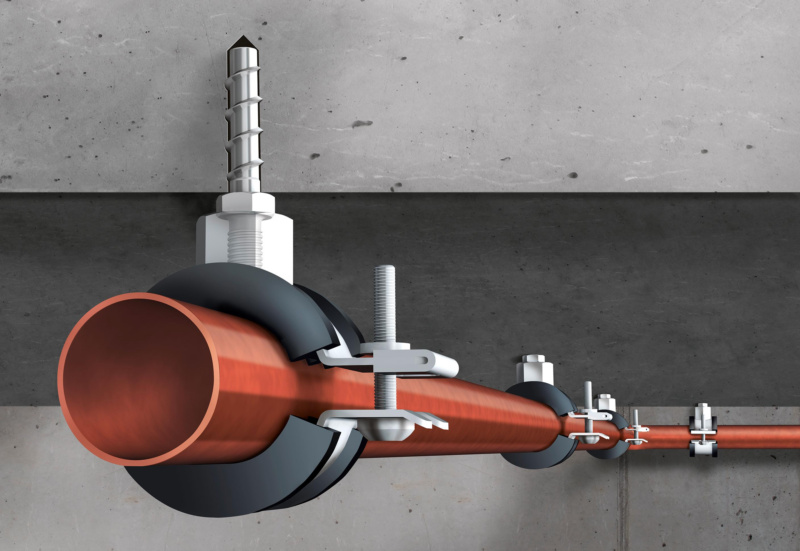

Dübel-Systeme nach Belastung
Funktionsqweisen der Dübel-Systeme im Überblick
| Mechanische Befestiger | Chemische Befestigungssysteme | Spezialdübel | |
|---|---|---|---|

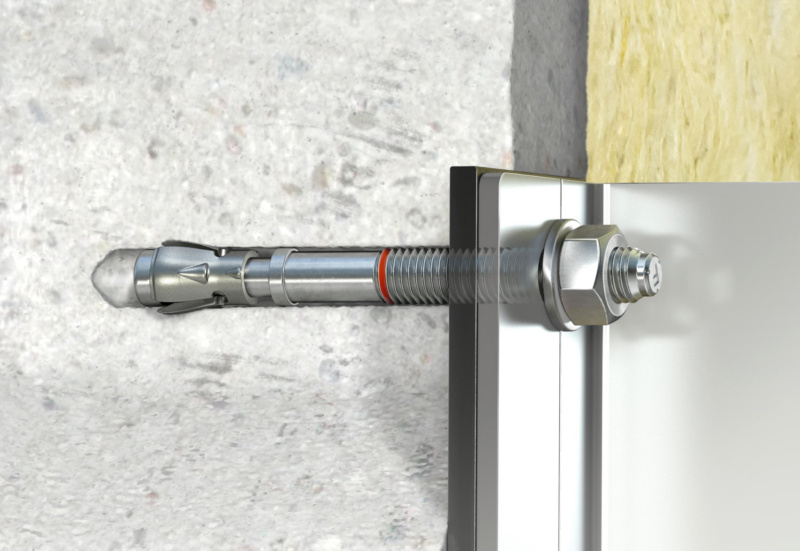

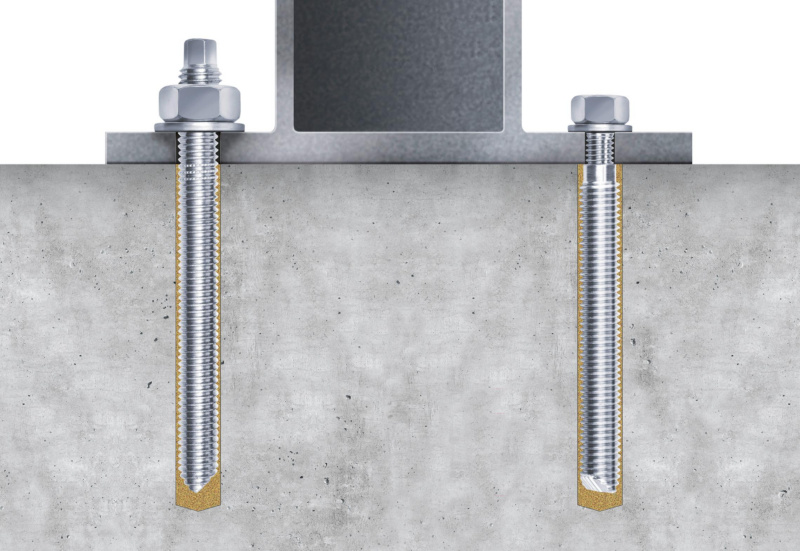

| Spreizdübel: (z. B. Fixanker) | Schraubdübel (z. B. Betonschrauben/ Schraubanker) | Injektions- und Patronensysteme | Individuelle Funktionsweisen für besondere Anforderungen z. B. Anker für Hohldecken oder dynamische Belastungen |
| Halten durch Reibung mit dem Baustoff, die durch ein Drehmoment oder Einschlagen erzeugt wird | Halten durch Formschluss mit dem Baustoff | Haften durch Reaktionsharz im Bohrloch mit dem Baustoff |
Montagehinweise
- Bewehrungstreffer vermeiden: Dazu Bewehrungsplan oder Ortungsgerät einsetzen. Sollte es doch passieren, wird eine Prüfung durch einen Statiker zwingend benötigt.
- Fachgerecht bohren: Sauber gereinigte Bohrlöcher und die Einhaltung der vorgegebenen Setztiefe sind entscheidend für die Tragfähigkeit.
- Rand- und Achsabstände beachten: Die vorgegebenen Abstände müssen eingehalten werden, um Rissbildung und Abplatzungen zu vermeiden.
- Fehlbohrungen verschließen: Fehlbohrungen durch hochfesten Injektionsmörtel wie den Allrounder WIT-VM 250 verschließen und neue Bohrlöcher mit dem Abstand zur Fehlbohrung platzieren, welchen die jeweilige Zulassung/Bewertung vorschreibt.

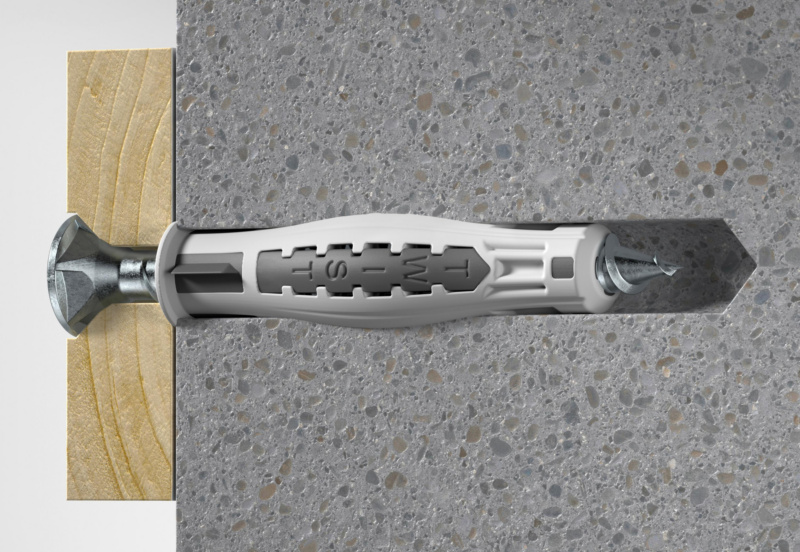

- Schraubenwahl für Kunststoffdübel: Herkömmliche Holzschrauben höhlen den Kunststoff aus und können die Tragfähigkeit reduzieren, daher sollten spezielle Dübelschrauben wie die ASSY®-D verwendet werden.

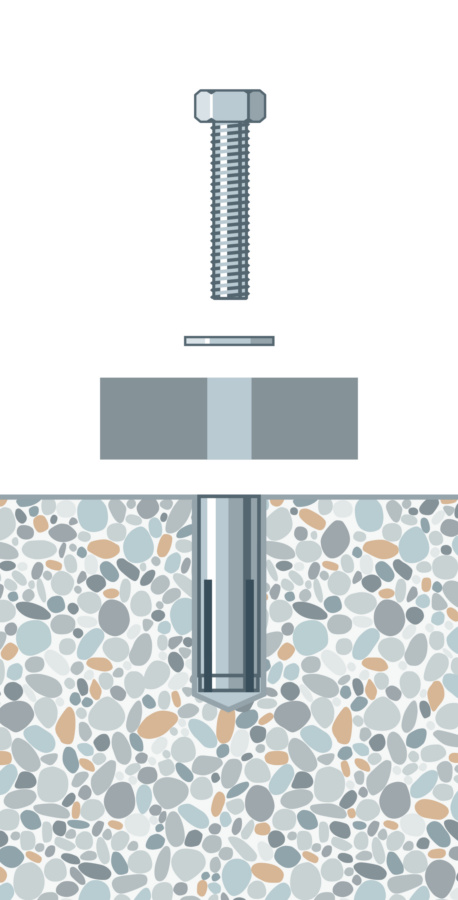

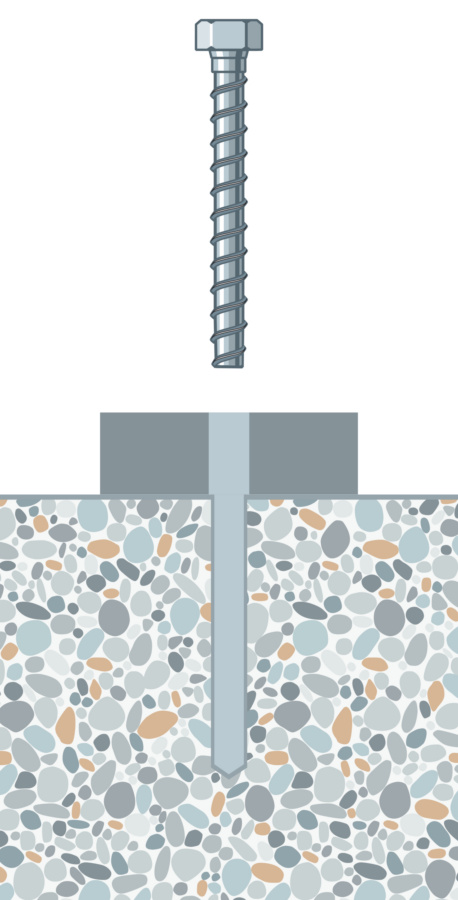

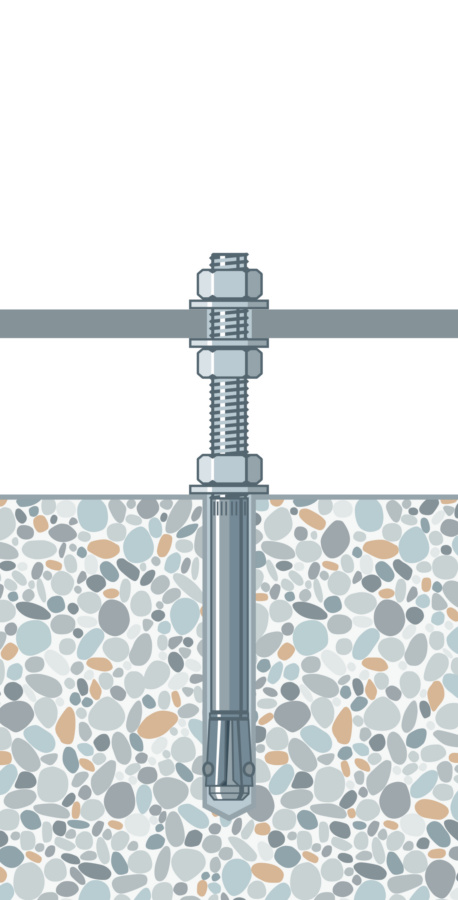

Montagearten
Gerissener Beton – der Regelfall
Bei Beton als Verankerungsgrund ist grundsätzlich von gerissenem Beton auszugehen. Die Risse entstehen durch:
- Belastungen durch das Eigengewicht des Bauteils oder Bauwerks
- Verkehrslasten (durch Benutzung) oder Windlasten
- Einflüsse von Temperatur und Witterung
Im gerissenen Beton dürfen nur Dübelsysteme eingesetzt werden, die risstauglich, das heißt für gerissenen Beton geeignet sind. Diese müssen im Riss nachspreizen können, um weiterhin Lasten sicher zu verankern, auch wenn ein Riss entsteht, oder dieser etwas größer wird.
Sollen bauaufsichtlich und sicherheitsrelevante Verankerungen mit rissuntauglichen (nur für ungerissenen Beton geeignet) Dübeln vorgenommen werden, ist der Nachweis zu erbringen, dass der Beton ungerissen ist. In der Praxis ist das sehr aufwendig und kaum möglich. Daher empfiehlt Würth für bauaufsichtliche und sicherheitsrelevante Verankerungen in Beton grundsätzlich nur risstaugliche Dübel zu verwenden. Einen Sonderfall stellt die Befestigung in Beton während der Erhärtungsphase (junger Beton) dar.
Services
Weiterführende Informationen und Downloads
Texte entnommen aus Mini-Dübelhandbuch 4.0 sowie MINI-Dübelhandbuch, 3. Auflage 2014.
